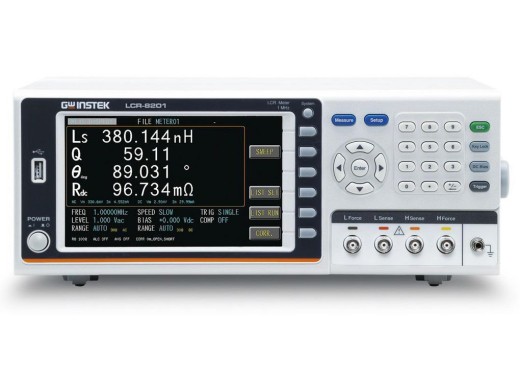

GW Instek LCR-8201 LCR-Messgerät
Details
Das GW Instek LCR-8201 ist Teil der LCR-8200-Serie von LCR-Messgeräten, die eine breite Palette von Anwendungen bietet. Das Messgerät hat eine Grundgenauigkeit von 0,08 % und die Testfrequenz kann bei diesem Modell auf Gleichstrom und von 10 Hz bis 1 MHz eingestellt werden. Das LCR-8201 kann insgesamt 17 verschiedene Parameter messen, wobei 4 Parameter gleichzeitig gemessen werden können. Die Messergebnisse können numerisch oder grafisch dargestellt werden.
Übersicht der Modelle
Der einzige Unterschied zwischen den LCR-Messgeräten der Serie 8200(A) ist die Bandbreite.
| Modell | Testfrequenz | Preis |
|---|---|---|
| LCR-8201 | DC, 10 Hz ~ 1 MHz | |
| LCR-8205A | DC, 10 Hz ~ 5 MHz | |
| LCR-8210A | DC, 10 Hz ~ 10 MHz | |
| LCR-8220A | DC, 10 Hz ~ 20 MHz | |
| LCR-8230A | DC, 10 Hz ~ 30 MHz | |
| LCR-8250A | DC, 10 Hz ~ 50 MHz |
Spezifikationen
| Messgenauigkeit | 0,08% |
| Prüfgeschwindigkeit | bis zu 400 Mal/s |
| Messparameter | Impedanz (Z), Induktivität (Ls/Lp), Kapazität (Cs/Cp), Ersatzwiderstand (Rs/Rp), Gütefaktor (Q), Verlustfaktor (D), Admittanz (Y), Leitwert (G), Reaktanz (X), Phasenwinkel ( θd / θr), Suszeptanz (B), Gleichstromwiderstand (Rdc), Widerstand (R) |
| Schnittstellen | USB, GPIB, LAN, RS-232, Handler, USB-Host, TRIGGER-Eingang |
| Anzeige | 7" LCD (800 x 480) |
| Abmessungen | 346 x 145 x 335 mm |
| Gewicht | 3,3 kg |
Zubehör
Das LCR-8201 wird geliefert mit:
- Messleitung mit Kelvin-Klemme (4-Draht-Typ) (LCR-06B)
- AC-Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Breite Testfrequenz
Downloads
| LCR-8200 series - Datasheet |  (1.58 MB) | Download |
| LCR-8200 series - User manual | (6.99 MB) | Download |
| DTC sample | (126.04 KB) | Download |
