Rohde & Schwarz LCX100 LCR-Messgerät
Details

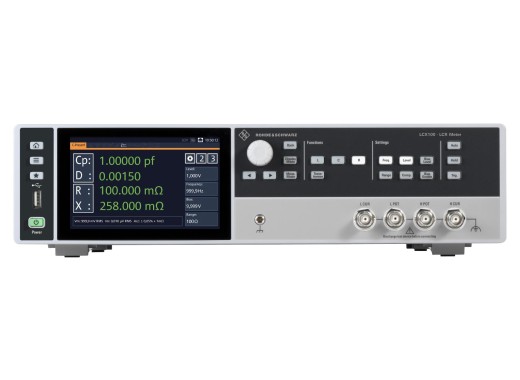

Das LCR-Messgerät LCX100 von Rohde & Schwarz ist für die Messung von L-, C- und R-Komponenten ausgelegt. Das LCX100 bietet eine Genauigkeit von ±0,05 % für Impedanzmessungen und eine Genauigkeit von ±0,03° für Phasenmessungen. Das LCX100 verfügt über drei verschiedene Messgeschwindigkeiten von 15 bis 500 Millisekunden und eine schnelle Protokollierungsfunktion, die alle Messwerte bis zu 10 Mal pro Sekunde aufzeichnet. Das LCR-Messgerät hat eine obere Grenzfrequenz von 300 kHz und ermöglicht auch Gleichstrommessungen. Darüber hinaus verfügt das LCR-Messgerät über eine interne Gleichstromvorspannung von bis zu 10 V. Mit der erweiterten Analysefunktion des Messgeräts können dynamische Impedanzmessungen durchgeführt werden, die für eine Reihe von Frequenzwerten oder anderen Parametern bestimmt werden. Darüber hinaus verfügt das LCX100 über einen großen kapazitiven Touchscreen zur einfachen Bedienung der Geräte und Anzeige der Messergebnisse. Schließlich eignet sich das LCX100 aufgrund seiner Fernsteuerbarkeit und der Möglichkeit der Rack-Montage ausgezeichnet für Systemanwendungen. Das LCX100 ist mit einer Reihe von Optionen erweiterbar; diese sind in der folgenden Tabelle aufgeführt.
Modellübersicht
| Modell | LCX100 | LCX200 | |||
|---|---|---|---|---|---|
| Prüfsignalfrequenz (DC) | DC, 4 Hz bis 300 kHz | DC, 4 Hz bis 500 kHz | |||
| Prüfsignalspannung | 10 mV bis 10 V | ≤ 1 MHz: 10 mV bis 10 V ≤ 5 MHz: 50 mV bis 2 V > 5 MHz: 100 mV bis 1 V |
|||
| Preis |
Technische Daten
| Gleichstromvorspannung (intern) | 0 V bis +10 V |
| DC-Vorspannungsstrom (intern) | 0 mA bis 200 mA |
| Quellenimpedanz | 10 Ω bis 100 Ω |
| Messbereich | 100 mΩ bis 100 MΩ |
| Grundgenauigkeit für Impedanzmessungen | ±0,05 % |
| Grundgenauigkeit für Phasenmessungen | ±0,03° |
| Schnittstelle | USB-Host/Gerät, LAN, Triggereingang, digitale E/A |
| Abmessungen | 362 × 99 × 357 mm |
| Gewicht | 2,7 kg |
Liste der Messfunktionen
| Cp | Kapazitätswert, gemessen mit dem Parallelersatzschaltbild |
| Cs | Kapazitätswert, gemessen mit dem Serienersatzschaltbild |
| Lp | Induktivitätswert, gemessen mit dem Parallelersatzschaltbild |
| Ls | Induktivitätswert, gemessen mit dem Serienersatzschaltbild |
| D | Verlustfaktor |
| Q | Qualitätsfaktor (Kehrwert von D) |
| G | Äquivalente Parallelleitfähigkeit, gemessen mit dem Parallelersatzschaltbild |
| Rp | Äquivalenter Parallelwiderstand, gemessen mit dem Parallelersatzschaltbild |
| Rs | Äquivalenter Serienwiderstand, gemessen mit dem Serienersatzschaltbild |
| Rdc | Gleichstromwiderstand |
| R | Widerstand |
| X | Reaktanz |
| Z | Impedanz |
| Y | Admittanz |
| Θd* | Phasenwinkel der Impedanz/Admittanz (Grad) |
| Θr* | Phasenwinkel der Impedanz/Admittanz (Bogenmaß) |
| B | Suszeptanz |
| M* | Gegeninduktivität |
| N* | Windungsverhältnis |
Messarten mit * sind nur in Verbindung mit der LCX-Z5 Prüfvorrichtung verfügbar
Optionen
Mithilfe der folgenden Optionen können Sie zusätzliche Funktionen hinzufügen:
| Produkt | Beschreibung | |
|---|---|---|
| LCX-Z1 | Das Rohde & Schwarz LCX-Z1 ermöglicht den Anschluss von radialen und axialen Messleitungen an das Rohde & Schwarz LCX100 und LCX200. | |
| LCX-Z2 | Das LCX-Z2 von Rohde & Schwarz verwendet Kelvin-Clip-Messleitungen, um nicht standardisierte Komponenten an das LCX100 und LCX200 von Rohde & Schwarz anzuschließen. | |
| LCX-Z4 | Das LCX-Z4 von Rohde & Schwarz ermöglicht den Anschluss von SMD-Bauteilen an das LCX100 und LCX200 von Rohde & Schwarz über eine Testpinzette. | |
| LCX-Z5 | Mit dem Prüfgerät LCX-Z5 von Rohde & Schwarz kann der Benutzer die Gegeninduktivität, das Windungsverhältnis und den Winkel eines Transformators, Senders oder Wandlers messen. |
Zubehör
Das LCX100 wird standardmäßig geliefert mit:
- Stromkabelsatz
Vor-und Nachteile
- Schnelle Datenerfassung
- Hohe Genauigkeit
- Externe Steuerung
Downloads
| LCX series datasheet |  (2.6 MB) | Download |
