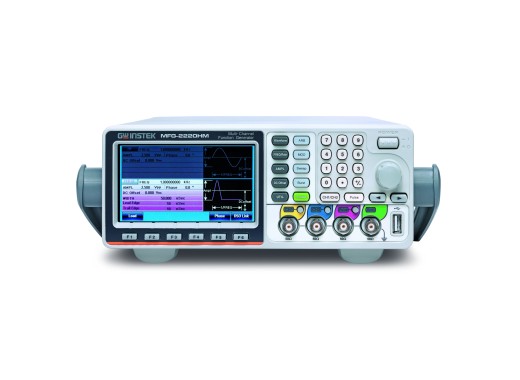

GW Instek MFG-2220HM Funktionsgenerator
Details
Der GW Instek MFG-2220HM ist ein sehr fortschrittliches Gerät, das neben einem Arbitrary-Funktionsgenerator auch über einen
Impulsgenerator besitzt. Die beiden Kanäle dieses Funktionsgenerators haben die gleiche Leistung und eine Bandbreite von 200MHz.
Der Arbitrary-Funktionsgenerator kann Signale wie Sinus, Block, Sägezahn, Rampe und Arbitrary-Funktionen erzeugen. Diese Ausgangssignale
sind aufgrund der hohen Abtastrate von 250MSa/s sehr genau und punktgenau. Außerdem verfügt dieser Arbiträrfunktionsgenerator über eine große Anzahl von Modulationen.
Methoden.
Die Ausgangskanäle sind isoliert, was dieses Gerät sehr geeignet macht für
Prüfung von erdfreien Schaltungen. Es ist auch möglich, die DC-Vorspannung mit einer externen Spannungsversorgung zu erhöhen.
Mit der AWES (Arbitrary Waveform Editing Software) ist es für den Benutzer sehr einfach, Wellenformen zu verändern.
Es ist auch möglich, arbiträre Wellenformen mit Hilfe von 66 eingebauten Wellenformen zu bearbeiten.
Aufgrund seiner multifunktionalen Kanäle kann das MFG-2220HM viele Signale verarbeiten, wie z.B. IQ-Modulation, niederfrequente Schwingungen, AM/FM, etc.
Broadcast, PWM-Motor- und Pulsgeräuschsimulation. Dies macht diesen Funktionsgenerator ideal für verschiedene Bereiche wie
wissenschaftliche Forschung, Ausbildung, F&E und Qualitätskontrolle.
Modell-Übersicht
Compare main differences between models.| Modell | MFG-2230M | MFG-2260M | MFG-2260MFA | MFG-2220HM |
|---|---|---|---|---|
| RF-Generator | No |
No |
160 MHz (1 mVpp - 2 Vpp) | No |
| Leistungsverstärker | No |
No |
20 W (12.5 V, 1.6 A) | No |
| Abtastrate | 200 MSa/s | 200 MSa/s | 200 MSa/s | 250 MSa/s |
| Kanal-Bandbreite | 30 MHz | 60 MHz | 60 MHz | 200 MHz |
| Preis |
Spezifikationen
| Kanäle | 2 |
| Ausgangssignale | Arbiträre Funktionen, Sinus, Block, Sägezahn, Rampe |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Länge der Wellenform | 16 kpts |
| Auflösung | 14 bit |
| Tastverhältnis | 0.01 - 99.99 % |
| Impedanz | 50 Ω |
| Frequenzzähler | 5 Hz - 150 MHz |
| Max. Isolationsspannung | 42 Vpk |
| Modulation | AM/FM/PM/SUM/PWM/FSK/Sweep/Burst |
| Schnittstellen | LAN, USB |
| Speicher | 10 Wellenformen (mit max. 16k Punkten) |
| Bandbreite des Impulsgenerators | 25 MHz |
| Amplitude des Impulsgenerators | 1 mVpp - 2,5 Vpp |
| Anzeige | 4,3" TFT-LCD (480x272) |
| Abmessungen | 266 x 107 x 293 mm |
| Gewicht | 2,8 kg |
Zubehör
Das MFG-2220HM wird geliefert mit:- 2x BNC-auf-Krokodilklemme-Kabel (GTL-101)
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Hohe Kanalbandbreite
- Isolierte Ausgänge
- Kein RF-Generator
- Kein Leistungsverstärker
Downloads
| MFG-2220HM user manual |  (5.41 MB) | Download |
| DTC sample | (126.04 KB) | Download |
