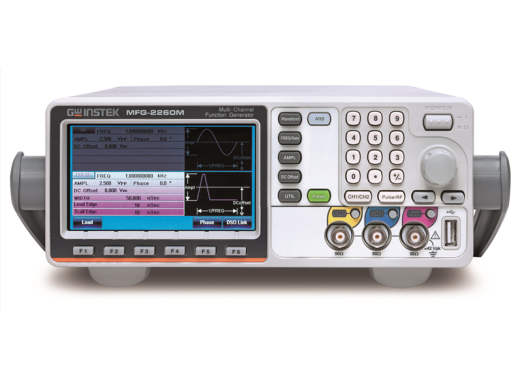

GW Instek MFG-2260M Funktionsgenerator
Details
Der GW Instek MFG-2260M ist ein sehr fortschrittliches Gerät, das neben einem Arbitrary-Funktionsgenerator auch über einen
Impulsgenerator besitzt. Die beiden Kanäle dieses Funktionsgenerators haben die gleiche Leistung und eine Bandbreite von 60MHz.
Der Arbitrary-Funktionsgenerator kann Signale wie Sinus, Block, Sägezahn, Rampe und Arbitrary-Funktionen erzeugen. Diese Ausgangssignale
sind aufgrund der hohen Abtastrate von 200MSa/s sehr genau und punktgenau. Außerdem verfügt dieser Arbiträrfunktionsgenerator über eine große Anzahl von Modulationen.
Methoden.
Die Ausgangskanäle sind isoliert, was dieses Gerät sehr geeignet macht für
Prüfung von erdfreien Schaltungen. Es ist auch möglich, die DC-Vorspannung mit einer externen Spannungsversorgung zu erhöhen.
Mit der AWES (Arbitrary Waveform Editing Software) ist es für den Benutzer sehr einfach, Wellenformen zu verändern.
Es ist auch möglich, arbiträre Wellenformen mit Hilfe von 66 eingebauten Wellenformen zu bearbeiten.
Aufgrund seiner multifunktionalen Kanäle kann das MFG-2260M viele Signale verarbeiten, wie z.B. IQ-Modulation, niederfrequente Schwingungen, AM/FM, etc.
Broadcast, PWM-Motor- und Pulsgeräuschsimulation. Dies macht diesen Funktionsgenerator ideal für verschiedene Bereiche wie
wissenschaftliche Forschung, Ausbildung, F&E und Qualitätskontrolle.
Medizin- und automobilrelevante Wellenformen
Mit dem jüngsten Firmware-Update wurden 36 integrierte Wellenformen hinzugefügt, die für die Medizin- und Automobilwelt relevant sind. Die medizinischen Kurvenformen sind zum Beispiel Herzsignale, Elektrokardiogramme, Elektromyogramme usw. Die Automotive-Wellenformen sind z. B. Zündwellenformen, Startprofile, Versorgungsspannungen usw. Weitere Informationen über diese Wellenformen finden Sie auf dieser Seite
.Modell-Übersicht
Compare main differences between models.| Modell | MFG-2230M | MFG-2260M | MFG-2260MFA | MFG-2220HM |
|---|---|---|---|---|
| RF-Generator | No |
No |
160 MHz (1 mVpp - 2 Vpp) | No |
| Leistungsverstärker | No |
No |
20 W (12.5 V, 1.6 A) | No |
| Abtastrate | 200 MSa/s | 200 MSa/s | 200 MSa/s | 250 MSa/s |
| Kanal-Bandbreite | 30 MHz | 60 MHz | 60 MHz | 200 MHz |
| Preis |
Spezifikationen
| Kanäle | 2 |
| Ausgangssignale | Arbiträre Funktionen, Sinus, Block, Sägezahn, Rampe |
| Amplitudenbereich | 1 mVpp - 10 Vpp |
| Länge der Wellenform | 16 kpts |
| Auflösung | 14 bit |
| Tastverhältnis | 0.01 - 99.99 % |
| Impedanz | 50 Ω |
| Frequenzzähler | 5 Hz - 150 MHz |
| Max. Isolationsspannung | 42 Vpk |
| Modulation | AM/FM/PM/SUM/PWM/FSK/Sweep/Burst |
| Schnittstellen | LAN, USB |
| Speicher | 10 Wellenformen (mit max. 16k Punkten) |
| Bandbreite des Impulsgenerators | 25 MHz |
| Amplitude des Impulsgebers | 1 mVpp - 2,5 Vpp |
| Anzeige | 4,3" TFT-LCD (480x272) |
| Abmessungen | 266 x 107 x 293 mm |
| Gewicht | 2,5 kg |
Weitere Informationen zu den technischen Daten und zum Betrieb dieses Produkts finden Sie im Datenblatt und im Handbuch am Ende dieser Seite.
Zubehör
Das MFG-2260M wird geliefert mit:- 2x BNC auf Krokodilklemmenkabel (GTL-101)
- Netzkabel
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Isolierte Ausgänge
- Kein RF-Generator
- Kein Leistungsverstärker
Downloads
| MFG-2000 series Manual |  (6.72 MB) | Download |
| MFG-2000 series Datasheet | (403 KB) | Download |
| DTC sample | (126.04 KB) | Download |
