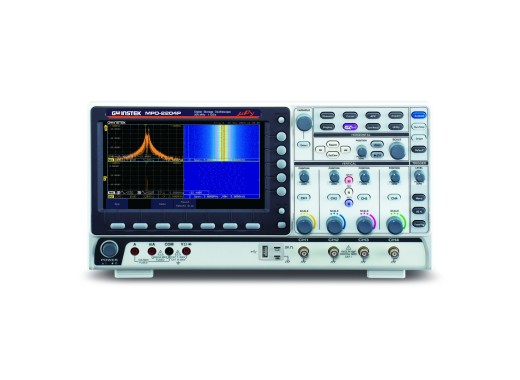

GW Instek MPO-2204P Multifunktions-Oszilloskop
Details
Das GW Instek MPO-2204P aus der MPO-2000-Serie ist ein programmierbares 4-Kanal-Multifunktionsoszilloskop mit einer Bandbreite von 200 MHz, das umfangreiche Python-Unterstützung bietet. Diese Serie von Oszilloskopen verfügt über einen eingebauten Funktionsgenerator, einen Spektrumanalysator, ein Multimeter und ein 2-Kanal-Netzteil. Darüber hinaus verfügt die MPO-2000-Serie über eine Python-Skriptfunktion, eine integrierte Python-GUI-Bibliothek und eine externe USB-Gerätesteuerung in Python, so dass das Oszilloskop Python-Skripte unterstützt, ohne dass ein externer PC erforderlich ist.
Funktionsgenerator
Der eingebaute Funktionsgenerator hat 2 Kanäle und eine Bandbreite von 25 MHz. Mit diesem Gerät können Sie alle gewünschten Wellenformen selbst erzeugen.
Spektrumanalysator
Der eingebaute Spektrumanalysator des MPO-2000 hat einen Frequenzbereich von DC bis 500 MHz mit zwei Kanälen. Dies ermöglicht es dem Benutzer, die Frequenzbereichssignale von zwei Kanälen gleichzeitig zu messen und zu analysieren. Das Oszilloskop ist außerdem mit einer Spektrogrammfunktion ausgestattet, die es dem Benutzer ermöglicht, komplexe Schwankungen im Frequenzbereich einfach zu beobachten.
Multimeter
Das eingebaute Multimeter hat eine Anzeige von 5000 Zählungen und kann Wechsel- und Gleichspannung sowie Strom messen.
Stromversorgung
Das eingebaute Netzteil hat 2 Ausgangskanäle und eine maximale Ausgangsspannung von 20 V. Und die Anschlüsse für die Stromversorgung befinden sich auf der Rückseite des Geräts.
Übersicht der Modelle
Wir führen mehrere Oszilloskope der MPO-2000-Serie in unserem Sortiment, die sich in Bandbreite, Anstiegszeit und Anzahl der Kanäle unterscheiden:| Modell | MPO-2102B | MPO-2104B | MPO-2204P |
|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 200 MHz |
| Anstiegszeit | 3,5 ns | 3,5 ns | 1,75 ns |
| Kanäle | 2 | 4 | 4 |
| Preis |
Spezifikationen
| Oszilloskop | |
| Speichertiefe | 10 Mpts |
| Abtastrate | 1 GS/a (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 120.000 wfm/s |
| Vertikale Auflösung | 8 Bits |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 1 ns/div – 100 s/div |
| Funktionsgenerator | |
| Max. Frequenz | 25 MHz |
| Kanäle | 2 |
| Vertikale Auflösung | 14 Bits |
| Abtastrate | 200 MSa/s |
| Frequenzauflösung | 1 Hz |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen |
| Ausgangsimpedanz | 50 Ω |
| Spektrumanalysator | |
| Bandbreite | 1 kHz - 500 MHz |
| RBW | 1 Hz - 500 kHz |
| DANL | - 90 dBm/Hz |
| Mitlaufgenerator | Nein |
| Multimeter | |
| Auflösung der Anzeige | 5000 Zählungen |
| Max. Wechselspannung | 700 V |
| Max. Gleichspannung | 1000 V |
| Max. Wechselstrom | 10 A |
| Max. Gleichstrom | 10 A |
| Max. Widerstand | 5 MΩ |
| Temperatur | -50 - 1000 ℃ |
| Sonstige Funktionen | Diode, Kontinuität |
| True-RMS | Nein |
| Datenprotokollierung | Nein |
| Stromversorgung | |
| Ausgänge | 2 |
| Spannungsbereich | 1 - 20 V |
| Strombereich | 0,25 - 1 A |
| Welligkeit | 50 mV |
| Schnittstellen | USB-Host, USB-Gerät, LAN, RJ-45, Webserver, Go-NoGo BNC |
| Anzeige | 8" TFT LCD (800x480) |
| Abmessungen | 384 x 208 x 127,3 mm |
| Gewicht | 3 kg |
Zubehör
Das GW MPO-2204P wird geliefert mit:- Netzkabel
- 4x 200 MHz passiver Tastkopf
- 2x BNC – BNC-Kabel
- 1x Krokodilklemmen-Messleitungen
- 1x Bananenstecker-Messleitung
- Erklärung zur rückführbaren Kalibrierung
Vor-und Nachteile
- Unterstützt Python-Skripte, ohne dass ein externer PC erforderlich ist
- 5-in-1-Multifunktionsoszilloskop
Downloads
| GW Instek MPO-2000 brochure |  (5.87 MB) | Download |
| GW Instek MPO-2000 user manual | (8.92 MB) | Download |
| GW Instek MPO-2000 programming manual | (3.98 MB) | Download |
| DTC sample | (126.04 KB) | Download |
