Harogic PXN-45 Spektrumanalysator
Details

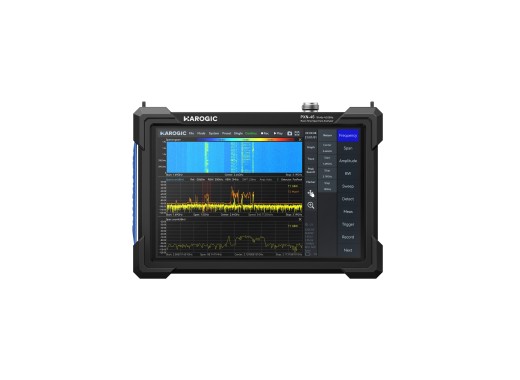

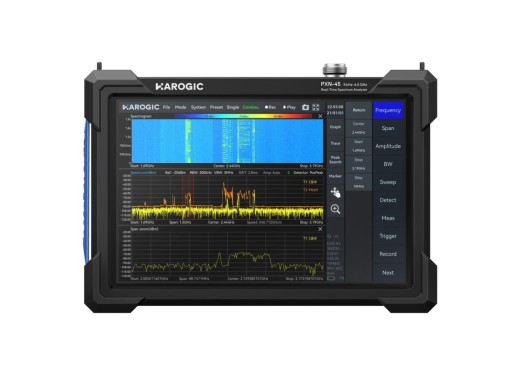

Der Harogic PXN-45 ist ein Echtzeit-Hand-Spektrumanalysator mit einem Frequenzbereich von 9 kHz bis 4,5 GHz, der sich für HF-Entwicklung, EMV-Vorabprüfung, Signalüberwachung und Feldmessungen eignet. Er verfügt über einen Superheterodyn-Empfänger mit einem Vollband-Vorverstärker und bis zu 14 Vorwahlfiltern und bietet eine Echtzeit-Analysebandbreite von 50 MHz, geringes Phasenrauschen und einen DANL von -168 dBm/Hz. Ein 10,1-Zoll-Multitouch-Bildschirm und ein integrierter Akku runden das tragbare Gerät ab.
Die PXN-Serie zeichnet sich durch ihre offene Plattform aus. Sie läuft unter Raspberry Pi OS auf einem Raspberry Pi CM5, sodass Sie neben der mitgelieferten SAStudio4-Software mithilfe des gut dokumentierten SDK und der API eigene Anwendungen installieren oder entwickeln können. Eine professionelle Messsuite ist standardmäßig enthalten, mit Kanalleistung, OBW, ACPR, SEM, Oberwellen, Oberschwingungen und AM/FM-Demodulation. Optionen wie eine OCXO-Referenz, ein Mitlaufgenerator, ein 100-MHz-Bandbreiten-Upgrade sowie die Vektormodulations- und Impulsanalysemodi können werkseitig installiert werden; bitte kontaktieren Sie uns, um die richtige Konfiguration zu erhalten.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | PXN-45 | PXN-60 | PXN-90 |
|---|---|---|---|
| Bandbreite | 9 kHz - 4,5 GHz | 9 kHz - 6 GHz | 9 kHz - 9 GHz |
| Preis |
Technische Daten
| RBW | 0,1 Hz - 10 MHz |
| DANL | -168 dBm/Hz (typ. bei 1 GHz) |
| Amplitudengenauigkeit | ±1,0 dB |
| Phasenrauschen | -110 dBc/Hz bei 10 kHz Offset (1 GHz) |
| Mitlaufgenerator | Nein |
| Schnittstellen | USB 3.0/2.0 Typ C, USB Typ A, LAN (RJ45 1 Gbit/s), Micro-HDMI, GNSS |
| Display | 10,1 Zoll Multitouch (1280 x 800) |
| Akkulaufzeit | 2,5 Stunden (typisch), externe Powerbank unterstützt |
| Abmessungen | 260 x 185 x 46 mm |
| Gewicht | 1,5 kg |
Zubehör
Der Harogic PXN-45 wird mit folgendem Zubehör geliefert:
- Trageband
- USB-PD-Netzteil (65 W)
- Netzkabel
Vor-und Nachteile
- Führen Sie eigene Apps auf der offenen Linux-Plattform aus und entwickeln Sie sie
- 50 MHz Echtzeit-Bandbreite für lückenlose Breitbanderfassung
- OCXO, Tracking Generator, 100 MHz Bandbreite und Modi werden separat verkauft
Downloads
| Harogic PXN series user manual |  (2.15 MB) | Download |
