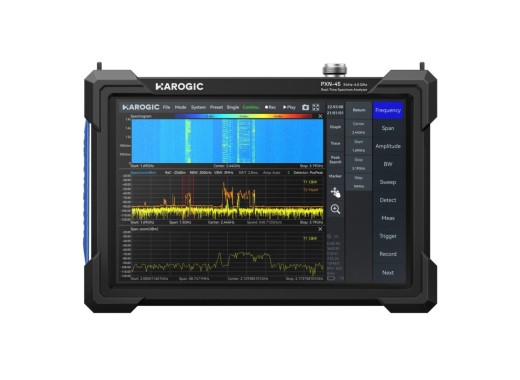

Harogic PXN-45-TG Spektrumanalysator
Details
Der Harogic PXN-45-TG ist ein Echtzeit-Handspektrumanalysator mit einem Messbereich von 9 kHz bis 4,5 GHz, der mit einem bereits integrierten Mitlaufgenerator ausgeliefert wird. Er nutzt einen Superheterodyn-Empfänger mit einem Vollband-Vorverstärker und bis zu 14 Vorselektionsfiltern und bietet eine Echtzeit-Analysebandbreite von 50 MHz (oder optional 100 MHz), eine Sweep-Geschwindigkeit von bis zu 1 THz/s, ein Phasenrauschen von -110 dBc/Hz bei 10 kHz Offset sowie einen DANL von –168 dBm/Hz.
Der Mitlaufgenerator deckt den Bereich von 1 MHz bis 4,5 GHz mit einem Ausgangspegel von -20 dBm bis 0 dBm in Schritten von 0,25 dB ab und arbeitet in den Betriebsarten „Tracking“, „Fixed-Point“, „Frequenz-Sweep“ und „Leistungs-Sweep“.
Die PXN-Serie zeichnet sich durch ihre offene Plattform aus. Sie läuft unter Raspberry Pi OS auf einem Raspberry Pi CM5, sodass es neben der mitgelieferten SAStudio4-Software möglich ist, Anwendungen mithilfe des gut dokumentierten SDK und der API zu installieren oder zu entwickeln. Für automatisierte Testaufbauten wird die SCPI-Fernsteuerung unterstützt.
Während die meisten Hersteller die Messsuite als kostenpflichtige Optionen anbieten, ist sie bei der PXN-Serie standardmäßig enthalten. SAStudio4 umfasst die spektrale Echtzeitanalyse mit Durchlauf und lückenloser Darstellung, IQ-Streaming mit DDC, Leistungserfassung mit einer Auflösung von 16 ns, Phasenrauschmessung von 1 Hz bis 10 MHz Offset sowie die Analyse der Oberwellen und Oberschwingungen bis zur zehnten Oberschwingung.
Eine weitere Option kann werkseitig installiert werden: Startfrequenz 0 Hz (nur PXN-45). Bitte kontaktieren Sie uns, wenn Sie daran interessiert sind.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | Bandbreite | Mitlaufgenerator | OCXO-Referenz | Preis |
|---|---|---|---|---|
| PXN-45 | 9 kHz – 4,5 GHz | Nein |
Nein |
|
| PXN-45-TG | 9 kHz – 4,5 GHz | Ja |
Nein |
|
| PXN-45-TG-OCXO | 9 kHz – 4,5 GHz | Ja |
Ja |
|
| PXN-60 | 9 kHz – 6 GHz | Nein |
Nein |
|
| PXN-60-TG | 9 kHz – 6 GHz | Ja |
Nein |
|
| PXN-60-TG-OCXO | 9 kHz – 6 GHz | Ja |
Ja |
|
| PXN-90 | 9 kHz – 9 GHz | Nein |
Nein |
|
| PXN-90-TG | 9 kHz – 9 GHz | Ja |
Nein |
|
| PXN-90-TG-OCXO | 9 kHz – 9 GHz | Ja |
Ja |
Hardware-Option
| 0 Hz Startfrequenz (nur PXN-45) | Kontaktieren Sie uns(Muss zusammen mit dem Gerät bestellt werden) |
Software-Optionen
| Spektrogramm, IQ-Streaming | Standard |
| AM/FM-Demodulation | Standard |
| Erweiterte Messungen (Kanalleistung, OBW, ACPR, IM3, SEM, ...) | Standard |
| Phasenrauschmessungen | Standard |
| Oberwellen, Oberschwingungen | Standard |
| Datenaufzeichnung, Wiedergabe, Spitzwerttabelle | Standard |
| SCPI, Fernsteuerung, API, SDK | Standard |
| Echtzeitbandbreite | 50 MHz / 100 MHz (Upgrade) |
| Digitale Demodulation (CW, ASK, 2FSK, 4FSK, BPSK, QPSK, 8PSK, 16QAM, 64QAM …) | Option |
| Messung von Impulssignalen | Option |
| EMI (in Kürze verfügbar) | Option |
Technische Daten
| RBW | 0,1 Hz – 10 MHz |
| DANL | –168 dBm/Hz (typ. bei 1 GHz) |
| Amplitudengenauigkeit | ±1,0 dB |
| Phasenrauschen | -110 dBc/Hz bei 10 kHz Offset (1 GHz) |
| Mitlaufgenerator | 1 MHz – 4,5 GHz |
| TG-Ausgangspegel | -20 dBm bis 0 dBm, ±2 dB |
| TG-Auflösung | 10 Hz Frequenz, 0,25 dB Leistung |
| TG-Betriebsarten | Mitlaufgenerator, Festpunkt, Frequenzdurchlauf, Leistungsdurchlauf |
| Schnittstellen | USB 3.0/2.0 Typ C, USB Typ A, LAN (RJ45 1 Gbit/s), Micro-HDMI, GNSS |
| Display | 10,1 Zoll Multitouch (1280 x 800) |
| Akkulaufzeit | 2,5 Stunden (typisch), externe Powerbank wird unterstützt |
| Abmessungen | 260 x 185 x 46 mm |
| Gewicht | 1,5 kg |
Zubehör
Im Lieferumfang des Harogic PXN-45-TG sind enthalten:
- Trageband
- USB-PD-Netzteil (65 W)
- Netzkabel
Vor-und Nachteile
- Führen Sie eigene Apps auf der offenen Linux-Plattform aus und entwickeln Sie sie
- 50 MHz Echtzeit-Bandbreite
Downloads
| Harogic PXN series user manual |  (2.15 MB) | Download |
