Harogic SAN-45 USB-Spektrumanalysator
Details

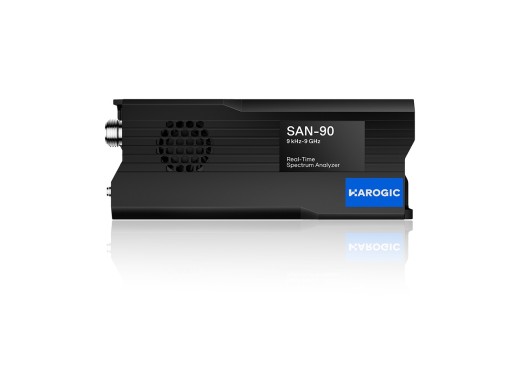

Hinweis: Die Produktbilder zeigen das Modell SAN-90, das Modell SAN-45 sieht jedoch ähnlich aus.
Der Harogic SAN-45 ist ein USB-Spektrumanalysator, der für die HF-Entwicklung, die EMV-Vorprüfung und die Signalüberwachung konzipiert ist. Dieser Analysator deckt den Frequenzbereich von 9 kHz bis 4,5 GHz mit einer lückenlosen Echtzeit-Analysebandbreite von 50 MHz ab. Ein Superheterodyn-Empfänger mit 14 Vorwahlfiltern erreicht einen DANL von -168 dBm/Hz, sodass auch schwache Signale neben starken Trägern gut lesbar bleiben. Die SAN-Serie bietet somit eine hohe Leistungsfähigkeit zu einem wettbewerbsfähigen Preis.
Die im Lieferumfang enthaltene Software SAStudio4 umfasst neun Betriebsmodi, darunter Phasenrauschmessung, Analyse der Oberwellen und AM/FM-Demodulation. Darüber hinaus unterstützt die API zahlreiche Programmiersprachen und lässt sich in Plattformen wie Qt und LabVIEW integrieren. Ein OCXO-Referenztakt, GNSS, eine Analysebandbreite von 100 MHz sowie die Betriebsarten Vektormodulation und Impulsanalyse sind als Werksoptionen erhältlich.
Für den Einsatz im Freifeld laden die Rundstrahlantenne HOA-90 und die Richtantenne HDA-100 ihren Antennenfaktor automatisch in SAStudio4. Die PXN-Serie bietet die gleiche Messleistung in einem Handmessgerät mit Display und Akku. Kontaktieren Sie uns, wenn Sie eine spezielle Konfiguration benötigen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | SAN-45 | SAN-60 | SAN-90 |
|---|---|---|---|
| Bandbreite | 9 kHz – 4,5 GHz | 9 kHz – 6 GHz | 9 kHz – 9 GHz |
| Preis |
Technische Daten
| RBW | 0,1 Hz – 10 MHz |
| Analysebandbreite | 50 MHz |
| DANL | -168 dBm/Hz (typ. bei 1 GHz) |
| Amplitudengenauigkeit | ±1,0 dB |
| Phasenrauschen | -110 dBc/Hz bei 10 kHz Offset (1 GHz) |
| Mitlaufgenerator | Nein |
| Schnittstellen | USB-C, GNSS |
| Betriebssysteme | Windows, Linux |
| Anzeige | Extern |
| Abmessungen | 163 x 66 x 37 mm |
| Gewicht | 420 g |
Zubehör
Im Lieferumfang des Harogic SAN-45 sind enthalten:
- USB-Stick
- USB-C-Datenkabel
- USB-Stromkabel
- Netzteil
Vor-und Nachteile
- Hohe Leistung zu einem wettbewerbsfähigen Preis
- Spektrumanalyse in Echtzeit
- Unterstützung mehrerer Programmiersprachen
- Einfache Integration in Qt und LabVIEW
- Kein Mitlaufgenerator
Downloads
| Harogic SAN series datasheet |  (1.88 MB) | Download |
| Harogic SAStudio4 user manual | (10.63 MB) | Download |
