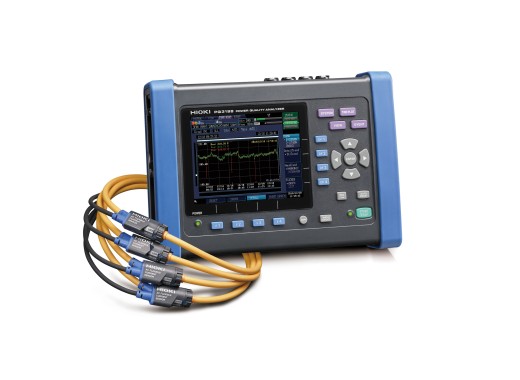

Hioki PQ3198-94 Netzqualitätsanalysator-Bausatz
Details
Das Hioki PQ3198-94 Netzqualitätsanalysator-Kit enthält den PQ3198 mit allem erforderlichen Zubehör und ermöglicht Messungen bis zu 6000 A. Es ist ideal für die Durchführung von Netzinspektionen und die Diagnose von Störungen in elektrischen Systemen mit hoher Leistung unter Verwendung der vier isolierten Kanäle. Darüber hinaus handelt es sich bei diesem Gerät um einen hochwertigen 3-Phasen-Leistungslogger, d. h. er kann Stromphasen gleichzeitig überwachen, messen und aufzeichnen. Der PQ3198 kann Spannungseinbrüche, Unsymmetrien und Oberwellen aufzeichnen und ist damit eine Komplettlösung für die Überwachung und Analyse der Netzqualität. Aufgrund all dieser Funktionen kann dieser Analysator für Netzqualitätsaudits verwendet werden.
Durch die Möglichkeit der Langzeitaufzeichnung mit einer SD-Karte kann der PQ3198 Informationen über Monate hinweg speichern. Dieser Netzqualitätsanalysator unterstützt sowohl Wechselspannungen als auch Gleichspannungen gemäß IEC61000-4-30 Klasse A. Aufgrund seiner Größe ist der Netzqualitätsanalysator leicht tragbar und somit das perfekte Gerät für den professionellen Einsatz auf der Baustelle.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Spannung Eingänge | |
| Messkategorie | 600 V KAT. IV / 1000 V KAT. III |
| Messkanäle | 4 Spannungskanäle |
| Messbereich | 1 V bis 1000 V AC/DC (±6000 V Spitze) |
| Grundgenauigkeit | ±0,1 % vom Messwert |
| Frequenzbereich | DC, 0,1 Hz bis 700 kHz |
| Maximale Eingangsspannung | 1000 V Effektivwert / 1000 V DC |
| Spannungstransienten | |
|---|---|
| Ereignis-Erkennung | Transienten, Spannungsanstiege, Spannungsabfälle, Unterbrechungen, Frequenzschwankungen |
| Einhaltung der Norm | IEC 61000-4-30 Klasse A |
| Strom-Eingänge | |
| Anzahl der Eingänge | 4 Stromkanäle |
| Strommessbereich | Bis zu 6000 A AC (mit flexiblen Stromsensoren CT7045) |
| Sensor Messbereich | 600 A / 6000 A AC |
| Bandbreite | 10 Hz bis 50 kHz (±3 dB) |
| Genauigkeit | ±1,5 % v.E. ±0,25 % v.E. (Sensor CT7045) |
| Maximale Nennspannung gegen Erde | 600 V KAT. IV / 1000 V KAT. III |
| Schleifen-Durchmesser | 180 mm |
| Datespeicherung | Speicherung auf SD-Speicherkarte (interner Speicher wird unterstützt) |
| Anzeige | 6,5-Zoll-TFT-Farbdisplay |
| Netzgerät | Netzadapter Z1002, Akkupacks Z1003 (bis zu 3 Stunden Betrieb) |
| Abmessungen | 264 × 150 × 68 mm |
| Gewicht | 2,6 kg |
Zubehör
Im Lieferumfang des PQ3198-94 sind enthalten:
- 1 x 3AC-Adapter Z1002
- 1 x Batteriepack Z1003
- 1 x USB-Kabel
- 1 x Farbklammern
- 1 x Spiralschläuche
- 1 x Transportkoffer C1009
- 1 x Spannungskabel L1000
- 4 x Flexible Stromsensoren CT7045
- 1 x SD-Speicherkarte Z4001
- 3 x Verbindungskabel L1021-02r
- 1 x PQ ONE Software-CD
Downloads
| Hioki PQ3198-94 user manual |  (10.91 MB) | Download |
| Hioki PQ3198 data sheet | (38.2 MB) | Download |
