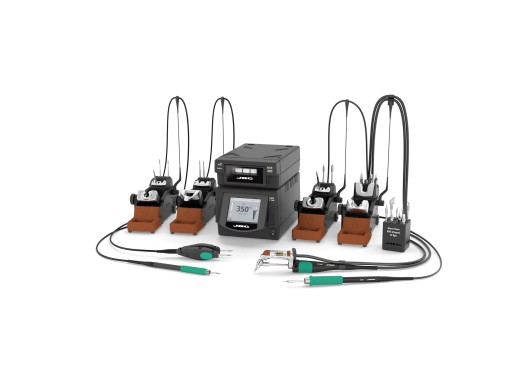

(Ent)Lötstation JBC DMPSD-2QB

Die JBC DMPSD-2QB ist eine leistungsstarke All-in-One-Station für Löt- und Entlötarbeiten. Das Set umfasst eine integrierte Vakuumpumpe, eine Lötstation sowie passende Griffe und Halterungen.

Löten

Die DME-Steuereinheit verfügt über vier Anschlüsse und ermöglicht den gleichzeitigen Betrieb von zwei Lötwerkzeugen. Eine große Auswahl an JBC-Löt- und Entlötkolben sind mit dieser Station kompatibel. Das Set umfasst die verstellbare AM210-Mikropinzette, den T210-Präzisionsgriff und den T245-Kolben.

Der große 2,8-Zoll-TFT-Farbbildschirm macht die Installation und die Verwaltung der Temperaturen einfach. Zudem bietet die Station detaillierte Echtzeitdiagramme, Anzeige Temperaturverläufe und Leistungsdaten übersichtlich dargestellt werden. Die DME verfügt außerdem über ein umfangreiches Menü, in dem verschiedene Benutzereinstellungen leicht angepasst und bestimmten Werkzeugen zugewiesen werden können. Die Steuereinheit verfügt über einen USB-A-Anschluss für Firmware-Updates und einen USB-B-Anschluss für die PC-Kommunikation. Darüber hinaus verfügt das Gerät über einen FAE-Anschluss für die Fernsteuerung oder den Anschluss einer FAE-Rauchabsaugung.

Entlöten

Das MSE-B ist das elektrische Entlötmodul, das das erforderliche Vakuum bereitstellt. Es bietet eine Saugleistung von 35 SLPM. und wird zusammen mit dem DT530 Entlötkolben an der DME-Station betrieben. Dieses Werkzeug ist ideal zum Entlöten von Komponenten mit Durchgangslöchern. Die Spitze des Entlötkolbens sollte nur gewechselt werden, wenn sie heiß ist. Ein Werkzeug zum sicheren Auswechseln der heißen Spitze ist im Lieferumfang enthalten.

Halterungen

Diese Lötstation enthält Ständer und Halterungen für jedes Werkzeug. Die Ständer verfügen über intelligente Funktionen, z. B. die automatische Abschaltung der Stromzufuhr zum Kolben, wenn er in die Halterung gestellt wird. Hierdurch wird die Lebensdauer der Spitze erheblich verlängert. Darüber hinaus verfügen sie über Systeme zum sicheren Wechsel heißer Spitzen, sodass kein Abkühlen vor dem Austausch erforderlich ist.

Zusätzliche (Ent-)Lötspitzen

Es sind keine Lötspitzen für den Lötkolben im Lieferumfang der Station enthalten. Einer der Vorteile der JBC-Systeme ist jedoch die große Vielfalt an verfügbaren Spitzenformen, die für praktisch jede Anwendung geeignet sind (siehe die blaue Schaltfläche unten). Diese Patronen verfügen über integrierte Heizelemente für eine schnellere Aufheizung und bessere Wärmeübertragung.

Für das Entlöten werden keine zusätzlichen Düsen mitgeliefert, aber es sind verschiedene Düsen ab einem Durchmesser von 0,6 mm erhältlich (siehe die blaue Schaltfläche unten).

Die standardmäßige 2-Jahres-Garantie kann auf 3 Jahre verlängert werden, wenn Sie Ihr Gerät registrieren.

Technische Daten

Zubehör

Die JBC DMPSD-2QB Nacharbeitsstation mit 4 Werkzeugen umfasst:

• 1x DME 4-Tool Steuergerät (230 V)
• 1x MSE-B elektrisches Entlötmodul
• 1x AM120 einstellbare Mikro-Pinzette
• 1x T210 Präzisionslötkolben
• 1x T245 Lötkolben
• 1x DT530 gewinkelter Entlötkolben
• 1x D530003 Entlötdüse (1,0 mm)
• 2x ADS-Ständer für T210/T245
• 2x AMS Ständer für PA120/AM120
• 1x DTS Ständer für DT530
• 1x SCH Patronenhalter
• 1x P405 Pedal
