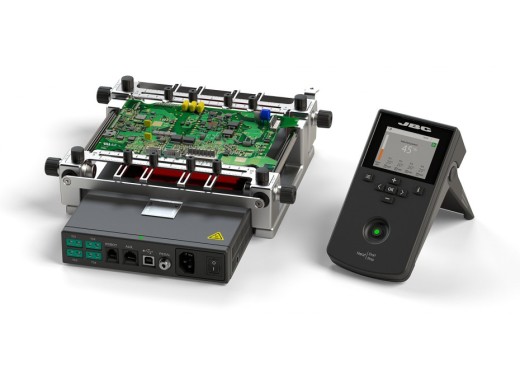

JBC PHSE-2KB Infrarot-Vorheizset klein
Details
Das JBC PHSE-2KB IR-Vorheizer-Set dient – wie der Name schon sagt – zum Vorheizen von Leiterplatten und Bauteilen. Dieses Komplettset besteht aus dem PHSE Infrarot-Vorheizer mit Konsole, der PHS-SA-Halterung für den IR-Vorheizer, dem Thermoelement PH218 (Typ K) sowie Kapton-Klebeband. Die Hauptfunktion eines Vorheizers besteht darin, den Wärmeschock zu reduzieren, der durch direktes (Ent-)Löten verursacht werden kann. Die PHSE-2KB dient somit als sekundäre Wärmequelle und ist für kleine bis mittelgroße Leiterplatten ausgelegt.
Wie von JBC gewohnt, überzeugt auch dieses Set mit höchster Qualität. So sind beispielsweise drei Standard-Temperaturprofile bereits vorinstalliert, und es können bis zu 20 benutzerdefinierte Profile erstellt und genutzt werden. Diese benutzerdefinierten Profile können in 6 Temperaturstufen eingestellt werden. Der Vorheizer hat 2 Zonen mit einer Arbeitsfläche von je 65 x 130 mm, die unabhängig voneinander beheizt werden können. Die Temperatur kann zwischen 50 °C und 250 °C eingestellt werden und lässt sich mit einem Thermoelement sehr genau messen. Es stehen 4 Typ-K-Anschlüsse zur Verfügung, um die Temperatur an verschiedenen Oberflächen oder Komponenten zu messen.
Die PHS-SA-Halterung kann auch unabhängig vom Vorheizer verwendet werden und dient dabei als praktische Hilfe beim Löten und Entlöten. Das Kapton-Klebeband eignet sich ideal, um das Thermoelement sicher auf der Leiterplatte oder einem Bauteil zu fixieren. Über die verschiedenen Schnittstellen kann der Vorheizer beispielsweise mit dem JBC-Rückverfolgbarkeitssystem oder einem Fußpedal verbunden werden. Die Konsole kann zur Überwachung und Steuerung der Temperatur verwendet werden und ist mit einem USB-Anschluss ausgestattet.
Modellübersicht
| Modell | PHNE-2KA | PHSE-2KB | PHBE-2KA | PHXLE-2KA | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Arbeitsbereich | 108 x 70 mm | 65 x 135 mm (1 Zone) 130 x 135 mm (2 Zonen) 180 x 277 mm (1 Zone) | 360 x 277 mm (2 Zonen) 510 x 200 mm oder 510 x 410 mm (1 Zone) | 510 x 610 mm (2 Zonen) Maximale Leistung
| 300 W
| 800 W
| 1800 W
| 5400 W
| Preis
|
|
|
|
| |
Technische Daten
| Temperaturbereich | 50°C - 250°C |
| Arbeitsbereich | 65 x 135 mm (1 Zone) 130 x 135 mm (2 Zonen) |
| Maximale Leistung | 800 W |
| Schnittstellen | 4x Anschluss für Temperaturfühler, ROBOT, USB-B, AUX, PEDAL |
| Abmessungen | 198 x 288 x 41 mm |
| Gewicht | 4,78 kg |
Zubehör
Das BC PHSE-2KB wird mit folgendem Zubehör geliefert:
- PHSE IR-Vorheizer
- PHS-SA kleine Leiterplattenhalterung
- 1x PH218 Thermoelement Typ-K
- PH217 Kapton-Klebeband
- RJ45-Kabel
- Netzkabel
Vor-und Nachteile
- Hochwertige Qualität
- Kompakt
- Präzise Temperaturregelung
