JBC PHSM-2KA Mehrachsen-Vorwärmerset

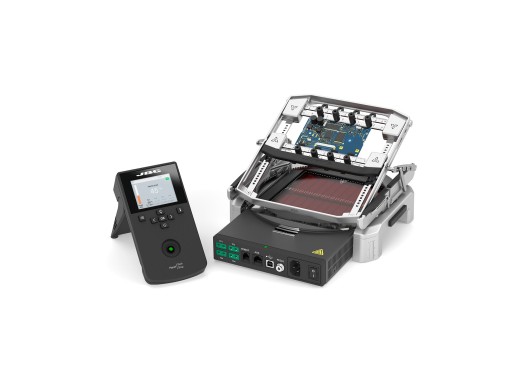

Das JBC PHSM-2KA ist ein IR-Vorwärmerset zum Vorwärmen von Leiterplatten oder Bauteilen. Es handelt sich um ein komplettes Set, bestehend aus dem IR-Vorwärmerset PHSE-2KB, einschließlich Thermoelement-Tastkopfmessung Typ K PH218 und Kaptonband, gebündelt mit der mehrachsigen, drehbaren Leiterplatte PSS-A. Wie Sie es von JBC gewohnt sind, ist auch dieses Set von höchster Qualität.

Die Hauptfunktion eines Vorwärmers besteht darin, den thermischen Schock, der durch direktes (Ent-)Löten verursacht werden kann, zu mildern. Der Vorwärmer wird mit 3 Standardtemperaturprofilen geliefert und bietet Platz für bis zu 20 benutzerdefinierte Temperaturprofile, die in 4 Temperaturstufen eingestellt werden können. Der PHSE-2KB verfügt über zwei Zonen mit einer Arbeitsfläche von je 65x130 mm, die unabhängig voneinander beheizt werden können. Die Temperatur ist zwischen 50°C und 250°C einstellbar und kann mit Hilfe der Thermoelement-Tastkopfmessung genau gemessen werden. Es sind 4 Typ-K-Anschlüsse verfügbar.

Der PHS-SA Vorwärmerträger kann auch separat vom Vorwärmer als Hilfsmittel für die Nacharbeit verwendet werden. Das Kaptonband kann zur Befestigung der Thermoelement-Tastkopfmessung auf der Leiterplatte oder auf Bauteilen verwendet werden. Über die Schnittstelle kann Zubehör wie das JBC-Rückverfolgbarkeitssystem oder ein Pedal angeschlossen werden. Die Konsole dient der Überwachung und Steuerung der Temperatur und ist mit einem USB-Anschluss ausgestattet.

PSS-A Mehrachsige rotierende Leiterplatte

Der PSS-A ist für die Halterung und Fixierung von Leiterplatten für Löt- und Entlötarbeiten mit oder ohne Vorwärmer konzipiert. Die Halterung kann Leiterplatten bis zu einer Größe von 13x13cm aufnehmen. Eine der Stärken dieser Halterung ist die Möglichkeit, die Leiterplatte entweder um 25º, 35º, 45º oder 55º zu drehen und abzuwinkeln, und sogar auf den Kopf zu stellen. ür eine einwandfreie Funktion des Vorwärmers in Verbindung mit dem PSS-A muss der Winkel der Halterung natürlich 0° betragen. Die Höhe kann auch um 10 mm oder 22,5 mm erhöht werden, um andere Vorwärmer mit anderen Maßen aufzunehmen.

Technische Daten

Zubehör

Das JBC PHSM-2KA Set besteht aus:

• 1x PHSE IR Vorwärmer
• 1x PSS-A rotierende Leiterplatte mit mehreren Achsen
• 1x PH218 Thermoelement-Tastkopfmessung Typ-K
• 1x PH217 Kaptonband
• 1x RJ45-Kabel
• 1x Netzkabel

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
