JBC RMSD-2QB (De)Lötstation

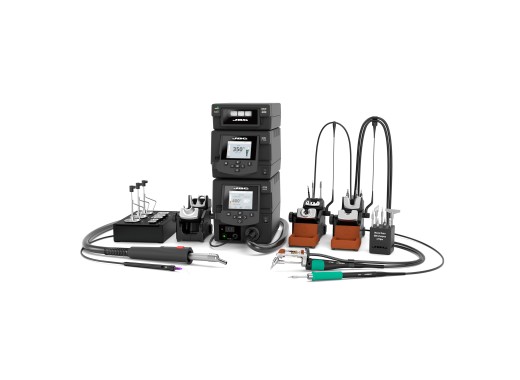

Die JBC RMSD-2QB ist eine All-in-One-Station für Löt- und Nacharbeiten, einschließlich der Verwendung von Heißluft. Dieses Set enthält eine Vakuumpumpe, eine Lötstation, eine Heißluftstation und die entsprechenden Griffe und Halterungen.

Löten

Die DDE Control Station bietet Anschlüsse für zwei Lötgeräte, die gleichzeitig verwendet werden können. An diese Station kann eine breite Palette von Löt- und Entlötgeräten der modularen JBC-Serie angeschlossen werden. In diesem Set ist der Lötkolben T245 enthalten.

Der große 2,8-Zoll-TFT-Farbbildschirm macht die Installation und Verwaltung der Temperaturen einfach. Darüber hinaus bietet diese Station detaillierte Echtzeit-Grafiken zur Anzeige von Temperatur- und Leistungsdaten. Die DDE verfügt außerdem über ein umfangreiches Menü, in dem verschiedene Benutzereinstellungen leicht angepasst und sogar bestimmten Geräten zugewiesen werden können. Die Steuereinheit verfügt über einen USB-A-Anschluss für Firmware-Updates und einen USB-B-Anschluss für die PC-Kommunikation. Außerdem verfügt das Gerät über einen FAE-Anschluss für die Fernsteuerung oder den Anschluss einer FAE-Rauchabsaugung.

Protokollierung

Die Station erstellt Echtzeit-Grafiken, die Temperatur und Leistung anzeigen. Diese Diagramme können einfach auf einem USB-Stick an der Vorderseite der Station gespeichert werden. An der Rückseite der Station befindet sich ein zweiter USB-Anschluss, über den die Station mit einem Computer verbunden werden kann.

Entlöten

Das MSE-B ist das elektrische Entlötmodul, das für das erforderliche Vakuum sorgt. Es bietet eine Saugleistung von 35 SLPM. Dieses wird an der DDE Station an einen abgewinkelten Entlötkolben DT530 angeschlossen. Dieses Werkzeug ist ideal für das Entlöten von Bauteilen mit Durchgangslöchern. Die Spitze des Entlötkolbens sollte nur in heißem Zustand gewechselt werden, und ein Werkzeug für den sicheren Austausch der heißen Spitze ist im Lieferumfang enthalten.

Heißluft

Das Set enthält die JTSE-Heißluftstation zur Steuerung der Nacharbeit mit Hilfe von Temperatur- und Luftstromprofilen. Das Heißluftsystem umfasst einen Ständer, einen SCH-Patronen- und Spitzenhalter, einen Heizschlauchsatz, einen T260-Aufnahmegriff und ein ESHT-Magazin mit Protektoren und Extraktoren.

Halterungen

Zu dieser Lötstation gehören Ständer und Halter für jedes Werkzeug. Diese Ständer verfügen über intelligente Funktionen, wie z. B. die automatische Abschaltung der Stromzufuhr zum Lötkolben, wenn dieser in den Halter eingesetzt wird, wodurch die Lebensdauer der Lötspitze erheblich verlängert wird. Außerdem verfügen sie über Systeme zum sicheren Austausch der Lötspitze, so dass man nicht warten muss, bis die Spitze abgekühlt ist, bevor man sie austauschen kann.

Zusätzliche (De-)Lötstifte

Im Lieferumfang der Station sind keine Lötkolbenpatronen für den Lötkolben enthalten. Einer der Vorteile der JBC-Systeme ist jedoch die große Vielfalt an verfügbaren Spitzenformen, die für praktisch jede Anwendung geeignet sind (siehe die blaue Schaltfläche unten). Diese Kartuschen verfügen über integrierte Heizelemente für ein schnelleres Aufheizen und eine bessere Wärmeübertragung.

Es sind keine zusätzlichen Düsen für das Entlöten enthalten, aber es sind verschiedene kompatible Düsen erhältlich, angefangen bei Durchmessern von nur 0,6 mm (siehe die zweite blaue Schaltfläche unten).

Dieses Set ist Teil der modularen Linie von JBC. Sind Sie auf der Suche nach Sets für verschiedene Anwendungen? Besuchen Sie die Seite JBC Modular Line , um mehr über die modulare Reihe zu erfahren.

Die standardmäßige 2-Jahres-Garantie kann auf 3 Jahre verlängert werden, indem Sie Ihr Gerät registrieren .

Technische Daten

Zubehör

Die JBC RMSD-2QB 2-Werkzeug Nacharbeit Station beinhaltet:

• 1x DDE 2-Tool Steuergerät (230V)
• 1x JTSE power Heißluftsteuergerät
• 1x MSE-B elektrisches Entlötmodul
• 1x T245 Bügeleisen
• 1x DT530 abgewinkeltes Entlötkolben
• 1x D530003 Entlötdüse (1.0 mm)
• 1x JTT-Heizschlauch-Set
• 1x ADS-Ständer für T210/T245
• 1x DTS-Ständer für DT530
• 1x JTS-Ständer für JTT
• 1x SCH-Patronen- & Spitzenhalter
• 1x ESHT-Magazin mit Protestoren & Extraktoren
• 1x T260-Aufnahme- & Ablagegriff
• 1x PH218 Thermoelement-Tastkopfmessung Typ K

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
