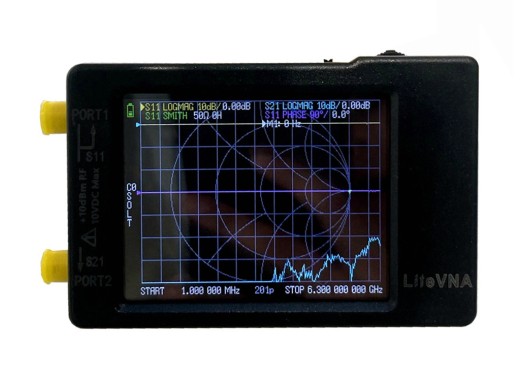

LiteVNA 62 Vektor-Netzwerkanalysator
Details
Der LiteVNA ist ein tragbarer 50 kHz - 6,3 GHz Vektornetzwerkanalysator, dessen Design auf dem
NanoVNA und SAA2 basiert. Dieser VNA wurde entwickelt, um Reflexions- und Transmissionskoeffizienten von Geräten zu messen, ohne dass ein großer Analysator erforderlich ist.
Der LiteVNA verwendet einen Mischer, der S11- und S21-Messungen durch HF-Schaltung und TDR/DTF-Messungen durch
IFFT-Berechnungen.
Der Analysator verfügt über ein 2,8-Zoll-Touchscreen-Display, das die Messungen in 10-1001 Datenpunkten anzeigen kann. Außerdem
hat der Analysator einen eingebauten 1300-mAh-Akku und kann an ein Android-Handy oder einen PC angeschlossen werden. Die Verbindung von
an ein Telefon oder einen PC ermöglicht die Steuerung des Analysators und die Anzeige der Messungen.
Modellübersicht
| Modell | LiteVNA 62 | LiteVNA 64 | LiteVNA 67 |
|---|---|---|---|
| Akku | 1300 mAh | 2000 mAh | 7800 mAh |
| Anschlüsse | SMA | SMA | N-Typ |
| Dynamischer Bereich | >70 dB (50 kHz - 3 GHz) >50 dB (3 - 6,3 GHz) |
>90 dB (50 kHz - 3 GHz) >70 dB (3 - 6,3 GHz) |
>100 dB (50 kHz - 3 GHz) >80 dB (3 - 6,3 GHz) |
| Quelldämpfungsglied | Nein |
Nein |
Ja |
| Preis |
Spezifikationen
| Frequenzbereich | 50 kHz - 6,3 GHz |
| Dynamischer Bereich | >70 dB (<3GHz) >50 dB (≥3GHz) |
| S11 Grundrauschen | <-50 dB (<3GHz) <-40 dB (≥3GHz) |
| Frequenzstabilität | <0,5ppm |
| Wobbelfrequenz | >550 Punkte/s |
| Wobbelpunkte | 10-1001 Punkte (Gerät) 1-1024 Punkte (USB) |
| Anzeige | 2,8-Zoll-TFT-LCD-Touch-Bildschirm (320x240) |
| Stromversorgung | Li-Polymer-Akku mit 1300 mAh (über USB geladen) |
Support
Das LiteVNA ist ein lebendiges Projekt. Weitere Informationen und Diskussionen finden Sie auf der Wikiseite.Zubehör
Der LiteVNA wird standardmäßig mit folgendem Zubehör geliefert
- USB-Kabel
- 2x 30cm SMA MALE-MALE SS405 RF Kabel
- SMA MALE-Kalibrierungssatz OPEN
- SMA MALE-Kalibrierungssatz SHORT
- SMA MALE Kalibriersatz LOAD
- SMA FEMALE-FEMALE Stecker
Vor-und Nachteile
- Großer Frequenzbereich
- Kann über PC/Telefon (Android) verwendet werden
Downloads
| LiteVNA user manual |  (1.08 MB) | Download |
