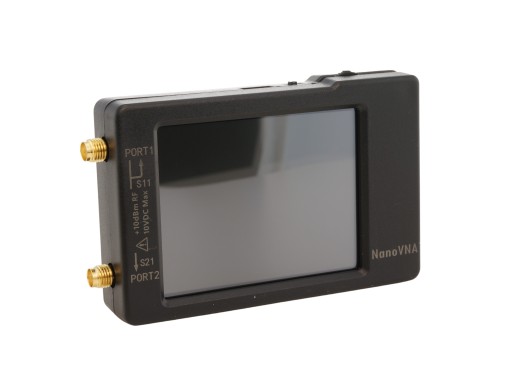

NanoVNA-H Vektor-Netzwerkanalysator

Der NanoVNA-H ist ein tragbarer Vektor-Netzwerkanalysator für den Bereich von 10 kHz bis 1,5 GHz, mit dem sich Reflexions- und Transmissionskoeffizienten von Geräten messen lassen, ohne dass ein großer Analysator erforderlich ist. Der Analysator verfügt über einen 2,8"-Touchscreen, auf dem die Messungen in 101 Punkten angezeigt werden können. Darüber hinaus hat der NanoVNA-H einen eingebauten 650-mAh-Akku und kann über USB(-C) an ein Android-Handy oder einen PC angeschlossen werden. Sowohl eine WebApp für Google Chrome als auch eine Android-App sind verfügbar, um den Analysator zu steuern und die Messungen anzuzeigen.

Es sind viele verschiedene Versionen im Umlauf, wir verkaufen das Original NanoVNA-H von Hugen. Der Entwickler dieses NanoVNA-H hat eine ausführliche Wiki-Seite mit allen Anleitungsschritten und weiteren Informationen erstellt. Sie finden diese Seite hier.

Den NanoVNA-H4 mit 3,95" Touchscreen finden Sie hier.

Spezifikationen

Bandbreite	10 kHz - 1,5 GHz
Messbereich	70dB (50kHz-300MHz) 60dB (300MHz-900MHz) 40dB (0,9GHz-1,5GHz)
Anschluss-SWR	< 1.1
Frequenztoleranz	< 2,5 ppm
Frequenzstabilität	< 0,5 ppm
Anzahl der Abtastpunkte	101
Batterie	Eingebauter 650-mAh-Akku
Schnittstelle	USB Typ-c
Anzeige	2,8"-Touchscreen-TFT-LCD (320x240)
Abmessungen	58,7 x 91,3 x 17,1 mm

Vorsicht! Der NanoVNA funktioniert nur mit MicroSD <32GB-Karten.

Zubehör

Der NanoVNA-H wird standardmäßig mit folgenden Komponenten geliefert:

• USB-Typ-C-Kabel
• 2x 20 cm SMA MALE auf MALE RG174 RF Kabel
• SMA MALE Kalibrierungsset OPEN
• SMA MALE Kalibriersatz SHORT
• SMA MALE Kalibriersatz LOAD
• SMA FEMALE auf FEMALE Stecker
• Typ-c auf Typ-c Kabel
