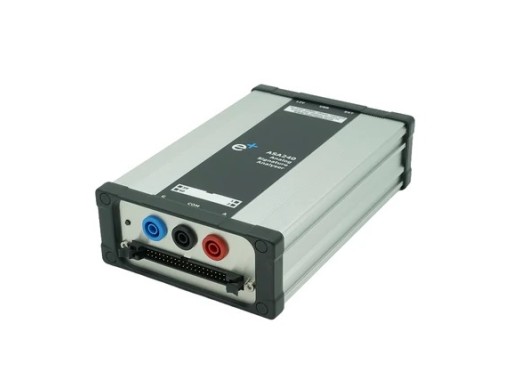

Analoger Signaturanalysator ASA240
Details
Der ASA240 ist ein leistungsstarker analoger Signaturanalysator für die In-Circuit-Prüfung von elektronischen Komponenten und PCBAs. Die Abschaltprüfung mit dem analogen Signaturanalysator ASA240 ist eine einfache Methode zur Diagnose fehlerhafter Komponenten auf einem PCBA. Wenn er über USB an einen PC angeschlossen ist, können Sie die Komponenten in einem Schaltkreis schnell analysieren und nach verräterischen fehlerhaften Signaturen suchen. Das ASA240 verfügt außerdem über einen eingebauten Schaltmultiplexer (40x2), um die Prüfung mehrerer elektronischer Komponenten und PCBAs zu erleichtern.
Im fortgeschrittenen" Modus können Sie die Signaturen einer gesamten PCBA (Golden Board") effizient erfassen und mit einer verdächtigen PCBA vergleichen, um Bereiche/Komponenten zu finden, die Fehler enthalten. Goldene PCBA-Signaturen können zur späteren Verwendung gespeichert werden (ebenso wie die Signaturen verdächtiger PCBAs).
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modellübersicht
| Modell | ASA100 | ASA200 | ASA240 |
|---|---|---|---|
| Gate/Bias-Generator | Nein |
±10 V |
±10 V |
| Fußpedaleingänge | Nein |
2 |
2 |
| Einstellungen Ausgangswiderstand | 3 | 8 | 8 |
| Schaltmultiplexer | Nein |
Nein |
40x2 |
| Preis |
Technische Daten
| Ausgangsspannung | 200 mVpk bis 10 Vpk (10 Einstellungen: 0,2, 0,4, 0,6, 0,8, 1, 2, 3, 4, 5, 10 Vpk) |
| Ausgangsfrequenz | 10 Hz bis 1 KHz (7 Einstellungen: 10, 20, 50, 100, 200, 500 und 1 KHz) |
| Ausgangswiderstand | 50 Ω bis 10 KΩ (8 Einstellungen: 50, 100, 200, 500, 1 K, 2 K, 5 K, 10 KΩ) |
| Anschlussmöglichkeiten | USB (Host/Gerät), 4mm Klinkenbuchse mit Kragen |
| Abmessungen | 112 x 50 x 175 mm |
| Gewicht | 600 g |
Zubehör
Der analoge Signaturanalysator ASA240 wird geliefert mit:
- 1 x USB-Kabel
Vor-und Nachteile
- 40 x 2 Schaltmatrix
Downloads
| ASA240 Manual |  (36.67 MB) | Download |
