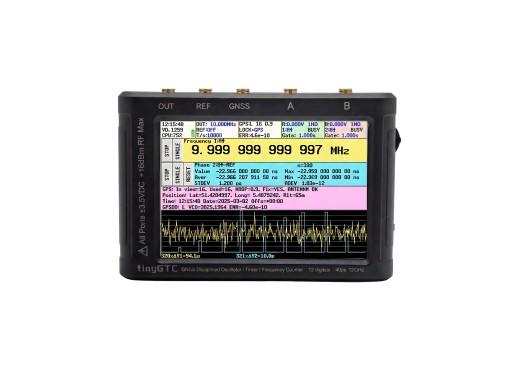

TinyGTC ZC412 Frequenzzähler
Details
Der TinyGTC ZC412 ist ein tragbarer, hochpräziser und preiswerter Frequenzzähler. Da dieser Zähler tragbar ist, ist er vielseitig und die hohe Zeitauflösung von 40 ps sorgt für hochpräzise Messergebnisse. Der Zähler verfügt über eine breite Palette von Funktionen und kann Frequenz, Zeit, Phase und Anzahl lückenlos messen. Dank der kontinuierlichen Messungen liefert der TinyGTC zuverlässige Ergebnisse für ADEV-Messungen, was eine einzigartige Eigenschaft ist. Außerdem kann der Frequenzzähler mit einem GPS-Standort verbunden werden, um die interne Uhr mit einem GPS-Zeitsignal zu synchronisieren (UTC). Dies gewährleistet eine langfristig hohe Messgenauigkeit.
Der TinyGTC verfügt über einen übersichtlichen 4-Zoll-Touchscreen, der alle für die Bedienung relevanten Informationen anzeigt. Außerdem hat er eine USB-Schnittstelle, über die der Zähler aus der Ferne bedient werden kann und Messungen mit einem angeschlossenen Gerät ausgelesen werden können. Der Frequenzzähler verfügt über einen Micro-SD-Kartensteckplatz, der Karten bis zu 32 GB zur Speicherung von Messdaten aufnehmen kann. Der Entwickler hat eine umfangreiche Wiki-Seite mit allen notwendigen Informationen und Technische Daten eingerichtet. Diese Wiki-Seite finden Sie hier.
Aufgrund seiner kompakten Bauweise und des niedrigen Preises ist der TinyGTC weniger gut gegen Überlast geschützt als größere, teurere Zähler. Bitte lesen Sie die Anleitung Wie Sie Ihr TinyGTC nicht beschädigen für Tipps, wie Sie Schäden an Ihrem Gerät vermeiden können.
Was spricht für den TinyGTC ZC412?
Eleshop vertraut voll und ganz auf den ZC412 – ein Gerät, das mit 40-ps-FPGA-Architektur, umfassenden Messfunktionen und GPS-gesteuerter Stabilität Präzision auf Laborniveau liefert.
Modellübersicht
| Modell | ZC407 | ZC412 |
|---|---|---|
| Max. Frequenz | 7 GHz | 12 GHz |
| Preis |
Technische Daten
| Eingangskopplung | Eingang A und B: DC REF-Eingang: AC |
| SMA-Anschlüsse | |
| SMA A | 0 - 12 GHz (DC, 1 MΩ // 25 pF oder 50 Ω) |
| SMA B | 0 - 350 MHz (DC, 1 MΩ // 2 pF oder 50 Ω) |
| SMA OUT | 0,1 Hz - 100 MHz, 3 Vpp AC gekoppelte Rechteckwelle oder Impuls, 50 Ω |
| SMA REF | Optionaler externer Referenzeingang AC, 10 MHz +5 dBm bis +15 dBm oder Ausgang 8 kHz - 250 MHz, 3 Vpp AC gekoppelte Rechteckwelle, 50 Ω |
| SMA GPS | Aktiver GNSS-Antenneneingang, permanente +3 V Vorspannung |
| Eingangsimpedanz | 1 MΩ / 2 pF 50 Ω optional |
| Zeitauflösung | 40 ps |
| Triggerschwelle | 0 - 3,5 V |
| Display | 4" Touchscreen |
| Funktionen | Frequenz, Zeit, Phase, Anzahl |
| Stromversorgung | Eingebaute wiederaufladbare Batterie |
| Max. Eingangsspannung | ± 3,5 Vdc; 3,5 Vpp oder 16 dBm in 50 Ω |
| Interfaces | USB, OUT Impuls oder Rechteckwelle, EXT Ref Ein-/Ausgang, aktive GPS-Antenne, A und B Messeingänge |
Zubehör
Der TinyGTC ZC412 wird standardmäßig geliefert mit:
- 32 GB Micro-SD-Karte
- USB-Kabel
- SMA-T-Stück
- 2 kurze SMA-Kabel
- Aktive GPS-Antenne
Vor-und Nachteile
- Lückenlose Messung
- 40 ps Zeitauflösung
