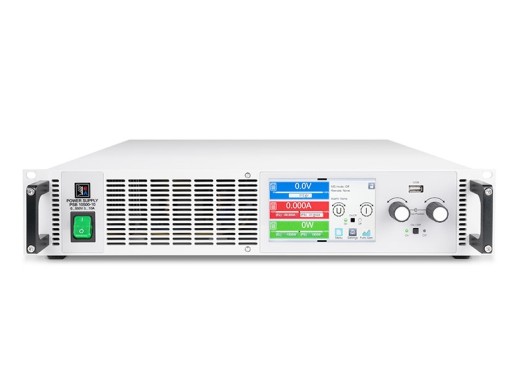

Bidirektionales Netzgerät EA-PSB11500-06
Details
Das bidirektionale Netzgerät Elektro Automatik EA-PSB 11500-06 2U ist eine Last und ein Netzgerät in einem und eignet sich für bis zu 6A, 1500V & 3000W mit einem Wirkungsgrad von bis zu 96 %. Es verwendet 2 Quadranten in Quelle und Senke, wodurch Sie einfach und mühelos zwischen beiden Modi wechseln können.
Ausgestattet mit selbstregulierenden DC-Eingangs-/Ausgangsstufen, mit den Regelungsmodi CC, CV, CP, CR und schnellem Crossover. Dank seines Formfaktors kann es auf einem Schreibtisch oder in einem 19 Zoll (482,6 mm) breiten Rack platziert werden.
Dieses Produkt verfügt außerdem über einen integrierten Funktionsgenerator mit vordefinierten Kennlinien. Der hochauflösende 16-Bit-ADC, der 5-Zoll-TFT-Farbbildschirm und Schnittstellen wie USB, Analog, Master/Slave und Ethernet sowie optionale Schnittstellen wie CAN, CANopen, RS232, Profibus, Ethercat, Profinet und Modbus. Dadurch können Sie es für eine Vielzahl von Anwendungen einsetzen. Zum Beispiel im Automobilbereich mit den Verfahren LV123, LV124 und LV148 oder für Batterietests mit integriertem Testmodus/Batterie, Brennstoffzellensimulation und Solarzellenprüfung.
Suchen Sie nach mehr Leistung? Wir können die PSB Serie in jeder gewünschten Leistung liefern, bis zu >100kW. Kontaktieren Sie uns für weitere Informationen
Serienvergleich
Elektro Automatik bietet verschiedene Stromversorgungen für verschiedene Anwendungen, wobei die wichtigsten Unterschiede unten gesehen werden können:
| Serie | PS | PSI | PSBE | PSB | PU | PUB |
|---|---|---|---|---|---|---|
| Bidirektional | ||||||
| Interner Funktionsgenerator | ||||||
| Lokale Schnittstelle (Display, Knöpfe und Tasten) | ||||||
| Leistungsbereich pro Einheit | 1.5 kW - 30 kW | 1.5 kW - 30 kW | 5 kW - 30 kW | 1.5 kW - 30 kW | 30 kW - 60 kW | 30 kW - 60 kW |
Modell-übersicht
Den modellen im PSB-serie unterscheiden sich in gesamtvermögen, spannungs- und strombereich.
| Model | Spannungsbereich | Strombereich | Gesamtvermögen | Price |
|---|---|---|---|---|
| EA-PSB 10060-60 2U | 60 V | 60 A | 1500 W | |
| EA-PSB 10080-60 2U | 80 V | 60 A | 1500 W | |
| EA-PSB 10200-25 2U | 200 V | 25 A | 1500 W | |
| EA-PSB 10360-15 2U | 360 V | 15 A | 1500 W | |
| EA-PSB 10500-10 2U | 500 V | 10 A | 1500 W | |
| EA-PSB 10750-06 2U | 750 V | 6 A | 1500 W | |
| EA-PSB 10060-120 2U | 60 V | 120 A | 3000 W | |
| EA-PSB 10080-120 2U | 80 V | 120 A | 3000 W | |
| EA-PSB 10200-50 2U | 200 V | 50 A | 3000 W | |
| EA-PSB 10360-30 2U | 360 V | 30 A | 3000 W | |
| EA-PSB 10500-20 2U | 500 V | 20 A | 3000 W | |
| EA-PSB 10750-12 2U | 750 V | 12 A | 3000 W | |
| EA-PSB 11000-10 2U | 1000 V | 10 A | 3000 W | |
| EA-PSB 11500-06 2U | 1500 V | 6 A | 3000 W | |
| EA-PSB 10060-170 3U | 60 V | 170 A | 5000 W | |
| EA-PSB 10080-170 3U | 80 V | 170 A | 5000 W | |
| EA-PSB 10200-70 3U | 200 V | 70 A | 5000 W | |
| EA-PSB 10360-40 3U | 360 V | 40 A | 5000 W | |
| EA-PSB 10500-30 3U | 500 V | 30 A | 5000 W | |
| EA-PSB 10750-20 3U | 750 V | 20 A | 5000 W | |
| EA-PSB 10920-20 3U | 920 V | 20 A | 5000 W | |
| EA-PSB 10060-340 3U | 60 V | 340 A | 10000 W | |
| EA-PSB 10080-340 3U | 80 V | 340 A | 10000 W | |
| EA-PSB 10200-140 3U | 200 V | 140 A | 10000 W | |
| EA-PSB 10360-80 3U | 360 V | 80 A | 10000 W | |
| EA-PSB 10500-60 3U | 500 V | 60 A | 10000 W | |
| EA-PSB 10750-40 3U | 750 V | 40 A | 10000 W | |
| EA-PSB 10920-40 3U | 920 V | 40 A | 10000 W | |
| EA-PSB 11000-30 3U | 1000 V | 30 A | 10000 W | |
| EA-PSB 11500-20 3U | 1500 V | 20 A | 10000 W | |
| EA-PSB 10060-510 3U | 60 V | 510 A | 15000 W | |
| EA-PSB 10080-510 3U | 80 V | 510 A | 15000 W | |
| EA-PSB 10200-210 3U | 200 V | 210 A | 15000 W | |
| EA-PSB 10360-120 3U | 360 V | 120 A | 15000 W | |
| EA-PSB 10500-90 3U | 500 V | 90 A | 15000 W | |
| EA-PSB 10750-60 3U | 750 V | 60 A | 15000 W | |
| EA-PSB 10920-60 3U | 920 V | 60 A | 15000 W | |
| EA-PSB 11000-40 3U | 1000 V | 40 A | 15000 W | |
| EA-PSB 11500-30 3U | 1500 V | 30 A | 15000 W | |
| EA-PSB 12000-20 3U | 2000 V | 20 A | 15000 W | |
| EA-PSB 10060-1000 4U | 60 V | 1000 A | 30000 W | |
| EA-PSB 10080-1000 4U | 80 V | 1000 A | 30000 W | |
| EA-PSB 10200-420 4U | 200 V | 420 A | 30000 W | |
| EA-PSB 10360-240 4U | 360 V | 240 A | 30000 W | |
| EA-PSB 10500-180 4U | 500 V | 180 A | 30000 W | |
| EA-PSB 10750-120 4U | 750 V | 120 A | 30000 W | |
| EA-PSB 10920-125 4U | 920 V | 125 A | 30000 W | |
| EA-PSB 11000-80 4U | 1000 V | 80 A | 30000 W | |
| EA-PSB 11500-60 4U | 1500 V | 60 A | 30000 W | |
| EA-PSB 12000-40 4U | 2000 V | 40 A | 30000 W |
Spezifikationen
| Modus | CC, CV, CP, CR |
| Ausgänge | 1 |
| Ausgangsschalter | Ja |
| Auflösung | 10mV/10mA |
| Schutz | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, Ethernet, Analog, USB Host, Share-Bus, Master-Slave Bus |
| Anzeige | 5" TFT |
| Rackmontage | 19" & 2U |
| Abmessungen | 483 mm × 89 mm × 650 mm |
| Gewicht | 12,7 kg |
Zubehör
- Kein Zubehör enthalten
Vor-und Nachteile
- Kann Strom wieder abgeben
- Schaltet schnell zwischen Last und Versorgung
Downloads
| PSB 10000 2U series datasheet |  (1.04 MB) | Download |
| PSB 10000 2U series manual | (3.7 MB) | Download |
