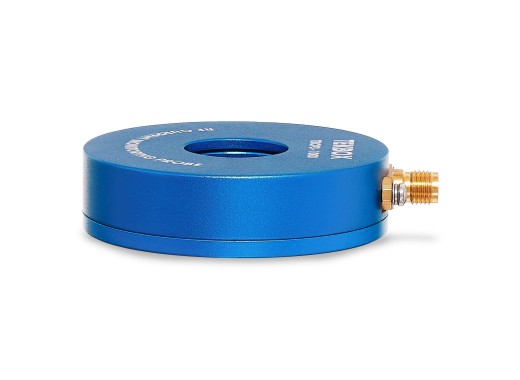

Die TBCP3-1000 von Tekbox ist eine HF-Stromsonde, die für EMV-Vorprüfungen entwickelt wurde. Dieser Tastkopf hat eine sehr flache Reaktion mit einer Bandbreite von 3 dB und ist über den Frequenzbereich von 30 kHz bis 1 GHz charakterisiert.
Wir verkaufen auch den Kalibrator für den TBCP3, siehe diese Seite.
Modelle
Die Modelle der TBCP-Serie unterscheiden sich durch den charakteristischen Frequenzbereich und die Blende.
| Modell | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
| Charakterisierter Frequenzbereich | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz - 1 GHz | 10 kHz bis 250/500/750 MHz |
| Apertur | 25 mm | 32 mm | 17 mm | 32 mm |
Spezifikationen
| Maximaler Primärstrom (DC - 400 Hz) |
30 A |
| Max. Primärstrom (RF) |
4 A |
| Steckertyp |
SMA-Buchse |
| Gewicht |
55 g |
| Durchmesser der Apertur |
17 mm |
| Äußerer Durchmesser |
52 mm |
| Höhe |
14 mm |
Vor-und Nachteile
- Geeignet für EMV-Vorkonformitätstests
