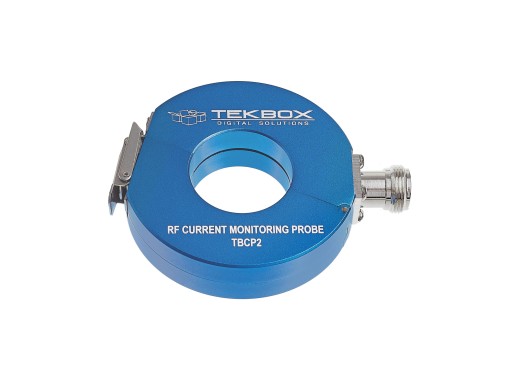

Tekbox TBCP2 32mm RF-Stromzange
Details
Die TBCP2-Serie von Tekbox sind aufschnappbare RF-Tastköpfe für vorbereitende EMV-Konformitätsprüfungen. Diese Tastköpfe haben einen sehr flachen Frequenzgang mit einer Bandbreite von 3dB und sind je nach Modell für den Frequenzbereich von 10Hz bis 1GHz charakterisiert. Da der TBCP2 ein aufschnappbarer Tastkopf ist, kann er leicht an Kabeln mit großen Steckern an den Enden befestigt werden.
Wir verkaufen auch den Kalibrator für den TBCP2, siehe diese Seite.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
TBCP2 Modellübersicht
Die TBCP2-Serie umfasst spezielle Modelle für niedrigere Frequenzen und hohe Stromimpulse:
| Modell | Charakterisierter Frequenzbereich | Merkmale/Bandbreite |
|---|---|---|
| TBCP2-30K400 | 10 Hz - 500 MHz | 3dB-Bandbreite: 30 kHz - 400 MHz. |
| TBCP2-20M700 | 10 kHz bis 800 MHz | Erfasst kurze Stromimpulse bis zu 300 A. |
| TBCP2-30M1000 | 10 kHz bis 1 GHz | Erfassung von kurzen Stromimpulsen bis zu 50 A. |
| Standard-Modelle | 30 kHz - 250 MHz | Standardmäßig flacher Frequenzgang. |
| Standard-Modelle | 30 kHz bis 500 MHz | Standardmäßig flacher Frequenzgang. |
| Standard-Modelle | 30 kHz - 750 MHz | Standardmäßig flacher Frequenzgang. |
Vergleich der Serien
Die Modelle der TBCP-Serie unterscheiden sich durch den charakteristischen Frequenzbereich und die Blende.
| Modell | TBCP1 | TBCP2 | TBCP3 | TBCP4 |
|---|---|---|---|---|
| Charakterisierter Frequenzbereich | 10 kHz - 200/250/500 MHz | 10 Hz - 1 GHz | 30 kHz bis 1 GHz | 10 kHz bis 250/500/750 MHz |
| Apertur | 25 mm | 32 mm | 17 mm | 32 mm |
Technische Daten
| Maximaler Primärstrom (DC - 400 Hz) | 80 A (Standard) / bis zu 300A (Impulsmodelle) |
| Max. Primärstrom (RF) | 3 A |
| Steckertyp | N-Buchse |
| Gewicht | 320 g |
| Apertur-Durchmesser | 32 mm |
| Äußerer Durchmesser | 73 mm |
| Höhe | 20 mm |
Vor-und Nachteile
- Geeignet für EMV-Prüfungen im Vorfeld der Konformität
- Einrastbare Sonde
Downloads
| Tekbox TBCP2-250 user manual |  (330.75 KB) | Download |
| Tekbox TBCP2-500 user manual | (328.38 KB) | Download |
| Tekbox TBCP2-750 user manual | (342.56 KB) | Download |
| Tekbox TBCP probes in EMCview | (495.53 KB) | Download |
| TBCP2 20M700 user manual | (565.54 KB) | Download |
| TBCP2 user 30K400 user manual. | (270.02 KB) | Download |
| TBCP2 30M1000 user manual | (417.36 KB) | Download |
