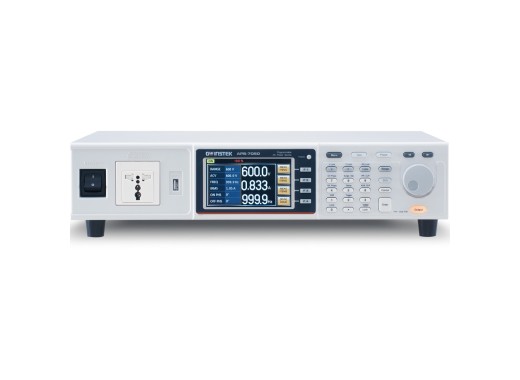

GW Instek APS-7050E-Netzteil (Universalsteckdose)
Details
Das GW Instek APS-7050E-Netzteil (Universalsteckdose) gehört zur APS-7000-Serie und hat eine Leistung von 500VA. Das Netzteil hat einen maximalen Ausgangsstrom von 4,2A und verfügt über einen USB (Host)-Anschluss.
Bei der APS-7000-Serie von GW Instek handelt es sich um eine Serie programmierbarer AC-Netzteile mit vielen Funktionen zum Testen und Analysieren von Netzteilen, elektronischen Geräten, Komponenten und Modulen. Die APS-7000-Serie ist vollständig programmierbar. Alle Parameter, Werte und Messergebnisse werden gleichzeitig auf dem 4,3-Zoll-TFT-LCD-Display angezeigt.
Die APS-7000-Serie verfügt über neun Messfunktionen (Vrms, Irms, F, Ipk, W, VA, PF, Ipk hold, CF) und kann mehrere Eingänge simulieren. So kann zum Beispiel ein Stromausfall simuliert werden, um zu testen, wie eine angeschlossene Schaltung damit umgehen kann. Darüber hinaus können verschiedene andere Szenarien programmiert werden. Die Netzteile können nicht nur sinusförmigen Wechselstrom erzeugen, sondern auch 50 andere Signale wie Sägezähne und abgeschnittene Signale.
Modellübersicht
Die wichtigsten Unterschiede zwischen den Modellen der APS-7000 Serie sind in der nachfolgenden Tabelle dargestellt.
| Modell | APS-7050 (EU) / (Universal) | APS-7050E (EU) / (Universal) | APS-7100 (EU) / (Universal) | APS-7100E (EU) / (Universal) |
|---|---|---|---|---|
| Leistung | 500 VA | 500 VA | 1000 VA | 1000 VA |
| Ausgangsstrom (max) | 4,2 A | 4,2 A | 8,4 A | 8,4 A |
| Ausgangsstrom (Spitzenwert) | 16,8 A | 16,8 A | 33,6 A | 33,6 A |
| Konnektivität | USB (Host), LAN | USB (Host) | USB (Host), LAN | USB (Host) |
| Abmessungen | 430 x 88 x 400 mm | 430 x 88 x 400 mm | 430 x 88 x 560 mm | 430 x 88 x 560 mm |
| Gewicht | 24 kg | 24 kg | 38 kg | 38 kg |
| Preis | EU: Uni: |
EU: Uni: |
EU: Uni: |
EU: Uni: |
Technische Daten
| Ausgangsspannung | 0 ~ 310 Vrms |
Frequenz
| 45,0 ~ 500,0 Hz
| |
| Gesamte harmonische Verzerrung | < 0.5% |
| Scheitelfaktor | 4 |
| Anzeige | 4,3" LCD |
Zubehör
Im Lieferumfang des Netzteils APS-7050E ist folgendes Zubehör enthalten:
- Netzkabel
- Prüfkabel
- Handbuch
- Erklärung zur rückführbaren Kalibrierung
Downloads
| APS-7000 series datasheet |  (6.69 MB) | Download |
| APS-7000 series manual | (4.69 MB) | Download |
| DTC sample | (126.04 KB) | Download |
