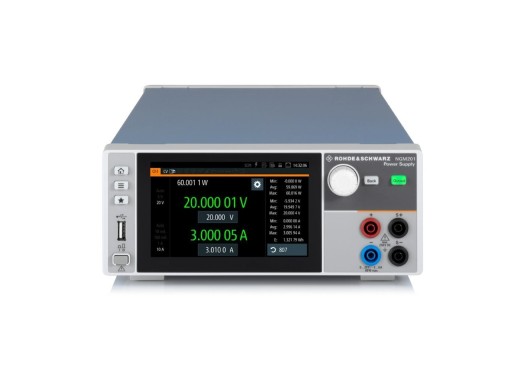

Rohde & Schwarz NGM201 Netzgerät
Details
Das Netzgerät NGM201 von Rohde & Schwarz ist ein einkanaliges programmierbares DC-Netzgerät mit einer Gesamtleistung von 60W. Der Kanal hat eine Ausgangsspannung von 0-20V und einen maximalen Ausgangsstrom von 6A. Das Netzgerät hat eine hohe Genauigkeit aufgrund der extrem hohen Auflösung von bis zu 1µV/10nA. Aufgrund des linearen Zwei-Quadranten-Designs ist die Restwelligkeit gering. Die Zwei-Quadranten-Architektur ermöglicht es dem Netzgerät, als Quelle und Senke zu fungieren, um Batterien und Lasten zu simulieren. Das Netzgerät NGM201 verfügt außerdem über Spannungs-, Strom-, Leistungs- und Temperaturschutz (OVP, OCP, OPP, OTP). Es verfügt über eine QuickArb-Funktion, mit der der Zeit-/Stromverlauf oder die Zeit-/Spannungskurve programmiert werden kann, und eine EasyRamp-Funktion, mit der kontinuierlich ansteigende Betriebsbedingungen innerhalb eines bestimmten Zeitrahmens simuliert werden können. Darüber hinaus werden alle diese Informationen auf einem hochauflösenden 5-Zoll-Farb-Touchscreen mit 800 x 480 Pixeln angezeigt und können über USB und LAN ferngesteuert werden.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
| Modell | NGM201 | NGM202 |
|---|---|---|
| Gesamtleistung | 60 W | 120 W |
| Ausgänge | 1 | 2 |
| Preis |
Technische Daten
| Spannungsbereich | 0 - 20 V |
| Strombereich | ≤ 6 V Ausgang: 0 - 6 A > 6 V Ausgang: 0 - 3 A |
| Auflösung | 1 µV / 10 nA |
| Restwelligkeit/Welligkeit | < 500 µV (RMS) / < 1 mA (RMS) |
| Schutz | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, LAN |
| Anzeige | TFT 5" 800 x 480 Pixel WVGA Touch |
| Abmessungen | 222 x 97 x 436 mm |
| Gewicht | 7,2 kg |
Vor-und Nachteile
- Äußerst hohe Auflösung
- Hohe Erfassungsquote
Downloads
| Datasheet NGM-COM2a |  (4.03 MB) | Download |
| User manual NGM-COM2a | (7.14 MB) | Download |
