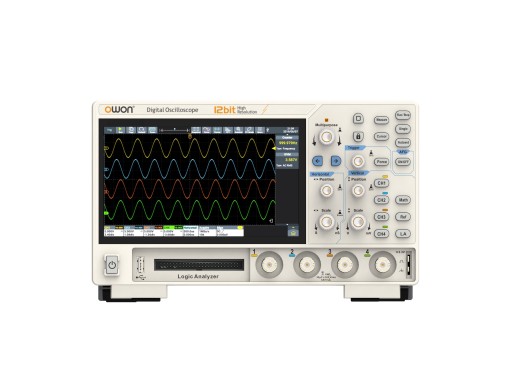

Oszilloskop Owon ADS914A-AG
Details
Das Owon ADS914A-AG ist ein 12-Bit-Tablet-Oszilloskop der ADS900A-Serie. Es verfügt über 4 Kanäle mit einer Bandbreite von 125 MHz. Für diesen Preis bietet das Oszilloskop eine hohe Abtastrate von 2 GSa/s und eine Speichertiefe von 100 Mpts. Darüber hinaus ist das ADS914A standardmäßig mit einer erweiterten FFT ausgestattet, die eine Wellenformverarbeitung mit bis zu 1 Mpts in Echtzeit ermöglicht. Dieses Modell wird auch mit einem Arbiträrwellenformgenerator geliefert.
Die ADS900A-Serie verfügt über zahlreiche Schnittstellenoptionen wie HDMI, USB, Trigger-Ausgang (P/F) und LAN. Darüber hinaus bietet das Gerät praktische Qualitätsmerkmale wie eine aktualisierte, benutzerfreundliche Touch-Oberfläche mit Gestensteuerung, Websteuerung zur Fernbedienung des Oszilloskops sowie Videoaufzeichnungen zur Dokumentation und Weitergabe von Testergebnissen. Optional erhältlich: 16-Kanal-Tastkopf für Logikanalysator, siehe hier. Schließlich verfügt das Gerät über einen 7-Zoll-TFT-LCD-Bildschirm.
Modellübersicht
| Modell | ADS914A | ADS914A-AG | ADS924A | ADS924A-AG |
|---|---|---|---|---|
| Bandbreite | 125 MHz | 125 MHz | 250 MHz | 250 MHz |
| Arbiträrwellenformgenerator | Nein
| Ja
| Nein
| Ja
|
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 100 Mpts (geteilt durch Anzahl der aktiven Kanäle) |
| Abtastrate | 2 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenformerfassungsrate | 700.000 wfm/s |
| Vertikale Auflösung | 12 bits |
| Vertikale Skala | 200 µV/div - 10 V/div |
| Horizontale Skala | 1 ns/div - 1 ks/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail-Funktion, Trigger-Ausgang, HDMI |
| Dekodierung | I2C, SPI, UART/RS232, CAN, LIN |
| Display | 7" TFT LCD (1024x600) |
| Abmessungen | 260 x 160 x 78 mm |
| Gewicht | 1,5 kg |
Optionen
| Optionale Logikanalysatorfunktion | 16-Kanal-Tastkopf für den Logikanalysator |
Zubehör
Der ADS914A-AG wird standardmäßig geliefert mit:
- Netzkabel
- Netzadapter
- USB-Kabel
- 4 passive Sonden
Vor-und Nachteile
- Gutes Preis-Leistungs-Verhältnis
- Hohe Speichertiefe
- Hohe Abtastrate
Downloads
| ADS900A series user manual |  (11.29 MB) | Download |
| ADS900A series data sheet | (35.93 MB) | Download |
