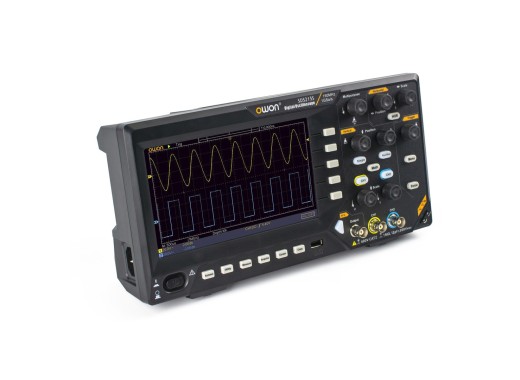

Oszilloskop Owon SDS215S
Details
Das Owon SDS215S Oszilloskop gehört zur preisgünstigen SDS200-Serie. Dieses Oszilloskop hat eine Abtastrate von 1 GSa/s und eine Bandbreite von 150 kHz. Außerdem verfügt das SDS215S über 2 Kanäle und eine große Speichertiefe von 20 Mpts. Das Oszilloskop verfügt über eine unabhängige Zweikanal-Abtastung; beide Kanäle arbeiten gleichzeitig mit einer Abtastrate von 1 GSa/s. Darüber hinaus ist das SDS210S mit einem einkanaligen Funktionsgenerator mit einer Bandbreite von 25 MHz ausgestattet.
Auf der Vorder- und Rückseite befinden sich USB-Anschlüsse für den Export von Messergebnissen oder die direkte Überwachung des Oszilloskops mit Ihrem PC. Das das Oszilloskop verfügt über zwei Auslöseoptionen, Flanke und Video.
Modellübersicht
Die Modelle der SDS200-Serie unterscheiden sich hauptsächlich in der Bandbreite und dem Funktionsgenerator.
| Modell | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 150 MHz |
| Funktionsgenerator |
Nein
|
Ja
|
Ja
|
| Preis |
Technische Daten
| Oszilloskop | ||
| Kanäle | 2 | |
| Speichertiefe | 20 Mpts | |
| Abtastrate | 1 GS/s | |
| Anstiegszeit | ≤3,5 ns | |
| Auslösearten | Flanke, Video | |
| Vertikale Auflösung | 8 Bit | |
| Vertikale Skalierung | 2 mV/div - 10 V/Teilung | |
| Horizontale Skalierung | 2 ns/div - 1000 s/div | |
| Messparameter (vertikal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mittelwert, Vmean, Vrms | |
| Messparameter (horizontal) | Periode, Freq, +Wid, -Wid, Anstiegszeit, Abfallzeit, +Dut, -Dut, Verzögerung | |
| Funktionsgenerator | ||
| Bandbreite | 25 MHz | |
| Kanäle | 1 | |
| Abtastrate | 125 MSa/s | |
| Vertikale Auflösung | 14 Bit | |
| Wellenformen | Sinus, Rechteck, Rampe, exponentiell, Rauschen, arbiträr | |
| Wellenformlänge | 8 kpts | |
| Amplitude Bereich | 1 mV - 10 V | |
| Allgemeines | ||
| Display | 7" TFT LCD (800x480) | |
| Anschlussmöglichkeiten | USB (Host/Gerät) | |
| Abmessungen | 301 x 152 x 70 mm | |
| Gewicht | 1,1 kg | |
Zubehör
Das Owon SDS215S Oszilloskop wird geliefert mit:
- USB-Kabel
- Netzkabel
- 1 Satz passive 150-MHz-Tastköpfe (d. h. 2 Tastköpfe)
- BNC-Kabel
- Tastkopfeinstellwerkzeug
Vor-und Nachteile
- Ausgezeichnetes Preis-Leistungsverhältnis
- Funktionsgenerator
Downloads
| Owon SDS200 series specifications |  (11.39 MB) | Download |
| SDS2000 series manual | (2.63 MB) | Download |
