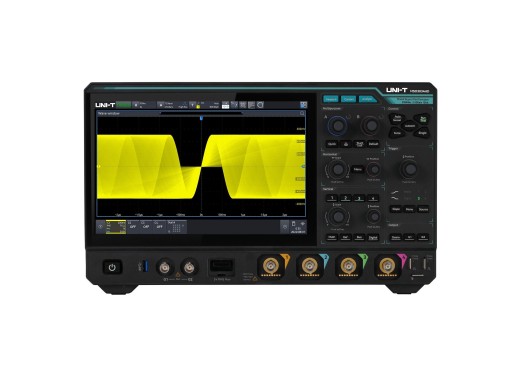

Oszilloskop UNI-T MSO3034HD
Details
Die UNI- MSO3034HD ist ein High-End-Oszilloskop mit 12-Bit-Auflösung aus der MSO3000HD-Serie. Die vertikale Auflösung kann mit der Funktion ERES (erhöhte Auflösung) auf bis zu 16 Bit erhöht werden. Es verfügt über 4 analoge und 16 digitale Kanäle mit einer Bandbreite von 350 MHz. Das Oszilloskop MSO3034HD erreicht eine hohe Wellenformerfassungsrate von bis zu 500.000 wfm/s (Sequenzmodus: 1.500.000 wfm/s), was deutlich höher ist als bei ähnlichen Konkurrenzprodukten zu einem wettbewerbsfähigen Preis; allerdings hat es eine niedrigere Abtastrate als ähnliche Produkte.
Das MSO3034HD kann durch Optionen, die bis zu neun integrierte Instrumente umfassen, weiter aufgerüstet werden. Standardmäßig verfügt das Gerät über ein digitales Oszilloskop, einen Spektrumanalysator, ein Digitalvoltmeter, einen Frequenzzähler sowie einen Protokollanalysator. Darüber hinaus verfügt das Gerät über einen integrierten Webserver, der den Fernzugriff und die Fernsteuerung über einen Webbrowser ermöglicht. Schließlich ist das Gerät mit einem 10,1-Zoll-LCD-Touchscreen ausgestattet, dessen intuitive Gestensteuerung die Bedienung vereinfacht.
Die standardmäßige 3-Jahres-Garantie kann auf 5 Jahre verlängert werden, wenn Sie Ihr Gerät registrieren.
Modellübersicht
| Modell | MSO3024HD | MSO3034HD | MSO3054HD |
|---|---|---|---|
| Bandbreite | 200 MHz | 350 MHz | 500 MHz |
| Anstiegszeit | ≤ 1,8 ns | ≤ 1,0 ns | ≤ 0,8 ns |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 500 Mpts (geteilt durch Anzahl der aktiven Kanäle) |
| Abtastrate | Analog: 2,5 GS/s (geteilt durch die Anzahl der aktiven Kanäle):
Digital: 1,25 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenformerfassungsrate | 500.000 wfm/s (Sequenzmodus: 1.500.000 wfm/s) |
| Vertikale Auflösung | 12 Bit 16 Bit mit ERES |
| Vertikale Skala | 500 µV/div - 10 V/div |
| Horizontale Skala | 500 ps/div - 1 ks/div |
| Schnittstellen | USB Host/Gerät, LAN, EXT Trig, AUX out (Trig out, Pass/Fail, DVM), Gen out, HDMI, WiFi |
| Decodierung | RS-232/422/485/UART, I2C, SPI |
| Display | 10,1 Zoll kapazitiver Multitouch-Bildschirm (1280x800) |
| Abmessungen | 364 x 209 x 106 mm |
| Gewicht | 3,83 kg |
Optionen
| Alle Trigger- und Dekodieroptionen für den seriellen Bus (Software) | MSO3000HD-BND | |
| Option Leistungsanalyse (Software) | MSO3000HD-PWR | |
| Trigger- und Dekodieroption des seriellen Busses (Software) | MSO3000HD-AUTO | |
| CAN-Trigger und Analyseoption (Software) | MSO3000HD-CAN | |
| CAN-FD-Trigger- und Analyseoption (Software) | MSO3000HD-CANFD | |
| LIN-Trigger und Analyseoption (Software) | MSO3000HD-LIN | |
| FlexRay-Trigger- und Analyseoption (Software) | MSO3000HD-FLEX | |
| SENT-Trigger- und Analyseoption (Software) | MSO3000HD-SENT | |
| Audio-Seriell-Bus-Trigger und Analyseoption (Software) | MSO3000HD-AUDIO | |
| MIL-STD-1553 Trigger- und Analyseoption (Software) | MSO3000HD-MIL1553 | |
| ARINC429-Trigger- und Analyseoption (Software) | MSO3000HD-ARINC429 | |
| Manchester-Trigger- und Analyseoption (Software) | MSO3000HD-MANCH | |
| Funktionsgenerator Option (Software) | MSO3000HD-AWG | |
| 16 Kanal Logik Analysator (Hardware) | UT-M15 |
Zubehör
- USB-Kabel
- Netzkabel
- BNC-BNC-Durchgangsleitung
- BNC-roter und schwarzer Anschlussleitung mit Krokodilklemmen
- 4x UT-P08A passive Sonde
Vor-und Nachteile
- Hohe Wellenformerfassungsrate
- Konkurrenzfähiger Preis
Downloads
| MSO3000HD series data sheet |  (2.92 MB) | Download |
| MSO3000HD series user manual | (14.64 MB) | Download |
