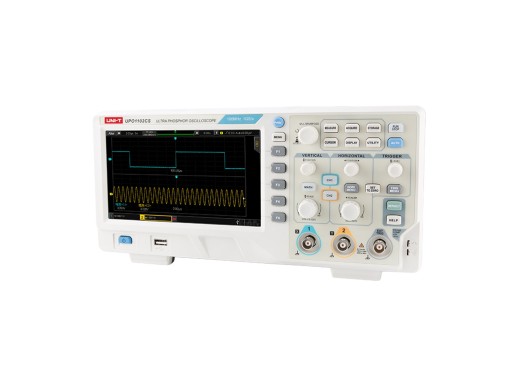

Oszilloskop UNI-T UPO1102CS
Details
Das UNI-T UPO1102CS ist ein multifunktionales, digitales Phosphoroszilloskop mit 2 Kanälen, einer Bandbreite von 100 MHz und einer maximalen Abtastrate von 1 GSa/s. Dieses Phosphoroszilloskop kann dreidimensionale Wellenformdaten von Amplitude, Zeit und Signalintensität darstellen. Dieses Oszilloskop ist mit einer Wellenformerfassungsrate von 500.000 wfm/s und einer maximalen Speichertiefe von 56 Mpts besonders schnell. Das Oszilloskop verfügt über serielle Dekodierfunktionen, was für ein Oszilloskop dieser Preisklasse eine gute Eigenschaft ist, da diese in der Regel nur bei Oszilloskopen der höheren Preisklassen angeboten werden.
Mit dem Multiskop des UPO1102CS können Signale mit verschiedenen Taktquellen individuell eingestellt werden, was eine bequeme Analyse der Wellenformparameter ermöglicht. Der UNI-T UPO1102CS verfügt über eine 1 Mpts FFT, die als Spektrumanalysator mit Funktionen wie Frequenzbereich, Erfassungsmodus und Spektrummarkierung arbeitet. Das Oszilloskop hat einen eingebauten Webserver, mit dem das Oszilloskop über die Webseite von UNI-T verbunden und ferngesteuert werden kann.
Die standardmäßige 3-Jahres-Garantie kann durch Registrierung des Geräts auf 5 Jahre verlängert werden.
Übersicht der Modelle
UNI-T bietet zwei Modelle der UPO1000CS-Serie an, die sich in Bandbreite, horizontaler Skala und Anstiegszeit unterscheiden.
| Modell | UPO1102CS | UPO1202CS |
|---|---|---|
| Bandbreite | 100 MHz | 200 MHz |
| Horizontale Skala | 2 ns/div – 1000 s/div | 1 ns/div – 1000 s/div |
| Anstiegszeit | < 3,5 ns | < 1,8 ns |
| Preis |
Spezifikationen
| Kanäle | 2 |
| Speichertiefe | 56 MPts (pro Kanal) |
| Abtastrate | 1 Gsa/s (pro Kanal) |
| Wellenform-Erfassungsrate | 500.000 wfm/s |
| Vertikale Auflösung | 8 bBits |
| Vertikale Skala | 1 mV/div - 20 V/div |
| Schnittstellen | USB-Host, USB-Gerät, LAN, Pass/Fail, Trigger Out |
| Dekodierungsoptionen | RS232, I2C, SPI, CAN, LIN |
| Anzeige | 7" TFT LCD (800x480) |
| Abmessungen | 306 x 138 x 107 mm |
| Gewicht | 3,0 kg |
Zubehör
Der Lieferumfang des UPO1102CS umfasst:- USB-Kabel
- Netzkabel
- Passive Sonde UT-P04
Vor-und Nachteile
- Multioszilloskop
- Gute FFT über 1 Million Punkte
- Hohe Speichertiefe mit 56 Mpts
- Der Lüfter erzeugt beim Einschalten ein ziemlich lautes Geräusch
- Das Gerät erzeugt ein hohes Heulen, wenn es eingesteckt ist, auch wenn es nicht eingeschaltet ist
