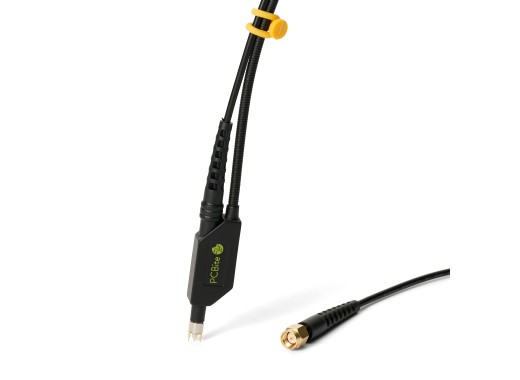

Sensepeek 7011 SQG30-DC passiver DC Tastkopf
Details
Der SQG30-DC ist ein kompletter 3.0GHz DC-gekoppelter Tastkopf mit niedriger Impedanz. Eines der herausragenden Merkmale der Tastköpfe der SQG-Serie von Sensepeek ist die Möglichkeit, sie freihändig und ohne weiteres Zubehör zu verwenden.
Mit seinem passiven Design, einem Abschwächungsverhältnis von 10:1 und einer niedrigen Tastkopf-Kapazität (<1,25pF) ist der Tastkopf ideal für Hochgeschwindigkeits-Signalmessungen geeignet, da die Signalintegrität bei minimaler Störung erhalten bleibt. Der Tastkopf SQG30-DC bietet aufgrund des flachen Frequenzgangs von 0 bis 2,7 GHz (± 0,5 dB) genaue Messungen über einen breiten Frequenzbereich.
Der SQG30-DC ist für den Einsatz mit Geräten mit einer Eingangsimpedanz von 50Ω optimiert und eignet sich daher für viele Hochfrequenzanwendungen, einschließlich Oszilloskopen, Netzwerkanalysatoren und Spektrumanalysatoren.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Modell-Übersicht
Die Modelle der Tastköpfe der SGQ-Serie von Sensepeek bieten verschiedene Technische Daten, die in der folgenden Tabelle verglichen werden.
| Modell | SQG15-AC | SQG15-DC | SQG30-AC | SQG30-DC | SQG60-AC | SQG60-DC |
|---|---|---|---|---|---|---|
| Bandbreite | > 1,5 GHz | > 1,5 GHz | > 3,0 GHz | > 3,0 GHz | > 6,0 GHz | > 6,0 GHz |
| Max. Datenrate | 3 Gbps | 3 Gbps | 6 Gbps | 6 Gbps | 12 Gbps | 12 Gbps |
| Übergangszeit | < 190 ps | < 190 ps | < 103 ps | < 103 ps | < 52 ps | < 52 ps |
| Impedanz der Tastköpfe (nominal) | 500 Ω | 500 Ω | 500 Ω | 500 Ω | 333 Ω | 333 Ω |
| Ebenheit (± 0.5 dB) | 1,0 kHz bis 1,5 GHz | 0 bis 1,5 GHz | 1,0 kHz bis 1,5 GHz | 0 bis 2,6 GHz | 1,15 kHz bis 4,8 GHz | 0 bis 5.2 GHz |
| Ausgangsimpedanz (nominal) | 475 Ω | 475 Ω | 475 Ω | 475 Ω | 76 Ω | 76 Ω |
| Preis |
Technische Daten
| Eingangsimpedanz | 50 Ω (kompatibel mit 50 Ω Durchgangsanschluss) |
|---|---|
| Kapazität | < 1,25 pF |
| Rückflussdämpfung | -26 dB bis -4,30 dB (0 - 3,0 GHz) |
| Ebenheit des Frequenzgangs | ± 0,5 dB |
| Anschlussmöglichkeiten (Ausgang) | SMA |
| Länge Kabel | 1200 mm |
| Abmessungen Tastkopf | Länge 90 mm, Ø 8,9 mm |
| Gewicht | 34 g |
Zubehör
Zum Lieferumfang des passiven DC Tastkopfes gehören:
- 1x Ersatznadel für die Spitze
- 1x Doppelte Erdungsnadel
- 1x Einfache Erdungsfeder
- 1x Tastkopfhalter für freihändige Messungen
- 1x Kabelhalterung
- 1x Transportkoffer
Downloads
| Sensepeek SQG-series datasheet |  (3.33 MB) | Download |
