tinySA Ultra+ ZS-406 Spektrumanalysator
Details
Der tinySA ultra (Version ZS-406) ist ein tragbarer Spektrumanalysator für den Frequenzbereich von 100 kHz bis 6GHz, der in Eindhoven (Niederlande) entworfen, entwickelt und vertrieben wird. Die tinySA ultra+ ZS-406 Version ist eine neue Variante in der tinySA-Serie von Spektrumanalysatoren. Die folgende Modellübersicht beschreibt die Unterschiede zwischen dem tinySA, dem tinySA ultra+ (ZS-406) und dem Spektrumanalysator tinySA ultra+ (ZS-407).
Der ultra+ verfügt über ein 4,0-Zoll-Resistiv-Touch-Farbdisplay mit 450 Abtastpunkten über den gesamten Frequenzbereich. Er ist mit einem 5000-mAh-Akku ausgestattet, der eine mobile Nutzung von bis zu drei Stunden ermöglicht. Der Analysator arbeitet in zwei Modi: Normal und Ultra, mit integrierten Optionen wie einem schaltbaren Bandpassfilter und einem Stufenabschwächer mit niedrigem Eingang. Beachten Sie, dass der maximale Eingangspegel +6 dBm beträgt. Falls Sie unsicher sind, ob Ihr Signal innerhalb dieses Bereichs liegt, wird die Verwendung eines Dämpfungsglieds empfohlen. Er deckt auch das 868-MHz-ISM-Band ab und kann als Signalgeber für Sinus- oder Rechteckwellen fungieren, wenn er nicht als Spektrumanalysator verwendet wird.
Der Analysator kann über ein USB-Kabel vollständig von einem PC aus gesteuert werden. Außerdem verfügt es durch den eingebauten Signalgenerator über einen automatischen Selbsttest und eine Selbstkalibrierung.
Der Entwickler von tinySA und tinySA ultra+ hat eine sehr umfangreiche Wiki-Seite mit allen notwendigen Informationen, Handbüchern, Betriebsgrenzen und Erläuterungen eingerichtet. Diese Wiki-Seite finden Sie hier.
Wir verkaufen die originale Version. Geben Sie Acht auf die vielen Klone auf dem Markt!
ACHTUNG: Der Eingang des ZS-406 ist sehr empfindlich gegenüber ESD-Entladungen und übermäßiger Eingangsleistung. Dieses Produkt sollte mit großer Sorgfalt verwendet werden. Ein fehlerhafter Eingang wird im Rahmen der Garantie niemals repariert noch ersetzt. Wir raten Ihnen, vor der ersten Benutzung diese Seiten über die erste Benutzung und Sender zu lesen. Wir raten Ihnen auch zum Kauf eines Abschwächers oder Antenne.
Modellübersicht
| Modell | tinySA | tinySA ultra+ (Ausführung ZS-406) | tinySA ultra+ (Ausführung ZS-407) |
|---|---|---|---|
| Display | Resistiver Touchscreen, 2,8", 320x240 Pixel | Resistiver Touchscreen, 4,0", 480x320 Pixel | Resistiver Touchscreen, 4,0", 480x320 Pixel |
| Modi | Niedriger Eingang, hoher Eingang, niedriger Ausgang, hoher Ausgang | Normalmodus, Ultramodus | Normalmodus, Ultramodus |
| Max. Eingangsfrequenz | 960 MHz | 5,4 GHz | 7,3 GHz |
| Max. Ausgangsfrequenz | Sinus bis 800 MHz, Rechteckwelle bis zu 4,4 GHz | Sinus bis 900 MHz, Rechteckwelle bis zu 4,4 GHz | Sinus bis 900 MHz, Rechteckwelle bis zu 6,0 GHz |
| DANL verschlechtert sich im Ultra-Modus | 10 dB über 3 GHz, 25 dB über 5,3 GHz | 5 dB über 3 GHz, 20 dB über 5,4 GHz | 5 dB über 5 GHz, 24 dB über 7.3 GHz |
| Phasenrauschen | -83 dBc/Hz | -92 dBc/Hz | -100 dBc/Hz |
| Angezeigter Punkt pro Scan | Max 290 | Max 450 | Max 450 |
| SD-Kartenschlitz | Nicht verfügbar | microSD-Karte | microSD-Karte |
| Audio-Ausgang | Nicht verfügbar | 3,5-mm-Kopfhörerstecker | 3,5-mm-Kopfhörerstecker |
| Preis |
Unterschiede zwischen dem tinySA Ultra und dem tinySA Ultra+ (ZS406)
- Frequenzbereich: Erweitert von 100 kHz - 800 MHz auf 900 MHz, sodass nun das 868 MHz ISM-Band abgedeckt wird.
- Batteriebetrieb: Aufgerüstet von 3000 mAh (2 Stunden Laufzeit) auf 5000 mAh (3 Stunden Laufzeit) für längeren Gebrauch.
- Bereichsempfindlichkeit Oberwellen: Verbesserte Empfindlichkeit für genauere Oberwellenmessungen.
- Grundfrequenzbereich: von 5,3 GHz auf Frequenzen bis 5,4 GHz erhöht.
Technische Daten
| Stromversorgung | 5 V USB (max 1,3 A) |
| Batteriebetrieb | 3 Stunden Betrieb bei voller Ladung (5000 mAh) |
| ESD-Schutz | Ja |
| Spektrumanalysator | |
| Frequenzbereich | 100 kHz - 900 MHz (normaler Modus) 100 kHz - 6 GHz (Ultra-Modus) |
| Absoluter maximaler Eingangspegel | +6 dBm mit 0 dB interner Dämpfung |
| Eingangsimpedanz | 50 Ω (Eingangsabschwächung > 10 dB) |
| Kompressionspunkt | 1 dB bei - 1 dBm mit 0 dB interner Dämpfung |
| Phasenrauschen | -90 db/Hz bei 100 kHz Offset, und -115 dB/Hz bei 1MHz Offset |
| Dynamischer Bereich | Störungsfrei bei 30 kHz RBW von 70 dB |
| Genauigkeit des absoluten Leistungspegels | +/- 2 dB (nach Kalibrierung) |
| Auflösungsfilter | Manuell (0,2 , 1, 3, 10, 30, 100, 300, 600 und 850 kHz), oder automatisch |
| Signalgeber | |
| Frequenzbereich | Sinuswellenausgang: 100 kHz - 900 MHz Rechteckwellenausgang: bis zu 4,4 GHz, wenn nicht als Spektrumanalysator verwendet |
| Form | Sinuswelle |
| Oberwellen | unter -40 dB der Grundwelle von 100 kHz - 900 MHz |
| Funktionalitäten | AM, schmale und breite FM-Modulation |
| Pegelgenauigkeit | +/- 2 dB bis zu 900 Mhz zwischen -72 dBm und -18 dBm, geringere Genauigkeit unter -72 dBm |
| Auflösung der Ausgangsfrequenz | 44 Hz unter 900 MHz |
| Referenzgenerator | |
| Frequenz | Kann auf 1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz oder 30 MHz eingestellt werden. |
| Form | Rechteckwelle mit einer Grundschwingung von -35,6 dBm, angeschlossen am Cal-Ausgang |

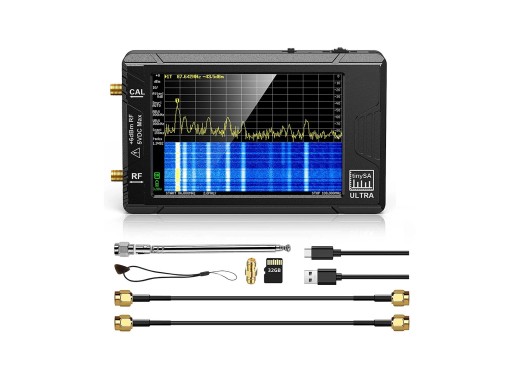

Zubehör
Der Lieferumfang des tinySA ultra+ umfasst:
- tinySA ultra+ Spektrumanalysator
- 2 SMA-Verbindungskabel
- Trommelstecker
- Antenne mit SMA-Stecker
- USB-C-Ladekabel
- 32-GB-microSD-Karte
Support
Der tinySA ultra+ ist ein Open-Source-Produkt, das von der Community unterstützt wird. Die meisten Fragen werden im Wiki beantwortet, bei weiteren Problemen können Sie sich hier informieren. Der Ultramodus ist werkseitig deaktiviert, er kann aber durch Befolgen der auf der Wiki-Seite beschriebenen Anweisungen aktiviert werden. Daher bieten wir keinen technischen Support für den tinySA ultra+ an. Die Garantie auf die Hardware wird natürlich von Eleshop übernommen.
Vor-und Nachteile
- Ausgezeichnetes Preis-Leistungs-Verhältnis
- Ultra-Modus mit einem Frequenzbereich von bis zu 6 GHz
- Eingebaute Audiobuchse
