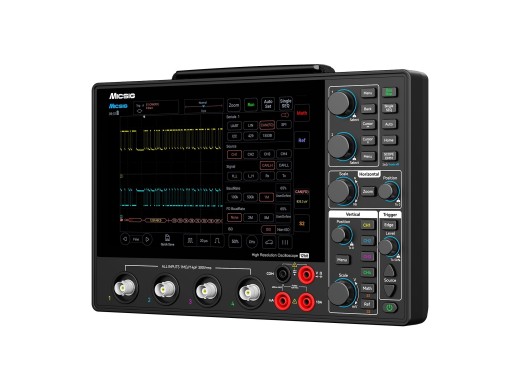

Micsig AHO14-200 Kfz-Oszilloskop
Details
Das Micsig AHO14-200 ist ein osilloskop mit hoher Auflösung, das dem MHO14-200 ähnelt, jedoch speziell für die Automobilindustrie entwickelt wurde. Dieses Modell verfügt über 4 analoge Kanäle und eine Bandbreite von 200 MHz. Darüber hinaus bietet es eine Abtastrate von 1 GSa/s, eine Speichertiefe von 110 Mpts und eine hohe Kurvenwechselgeschwindigkeit von 50.000 wfm/s, wodurch es zufällige Spitzen oder Störungen erfassen kann. Das Gerät verfügt zudem über ein integriertes Multimeter mit einer 4⅚-stelligen Anzeige, das Messungen von Strom, Spannung, Widerstand, Durchgang, Dioden und Kapazität ermöglicht. Ein Vorteil dieses Oszilloskops ist, dass seine Stärke nur 31 mm beträgt und es über ein kapazitives 8-Zoll-Touchscreen-Display bedient werden kann. Außerdem ist es möglich, das Oszilloskop per Fernsteuerung von einem PC oder einer Android-App aus zu bedienen oder über ein HDMI-Kabel einen externen Bildschirm anzuschließen.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Bandbreite | 200 MHz |
| Kanäle | 4 |
| Speichertiefe | 110 Mpts (ein Kanal) |
| Abtastrate | 1 GSa/s (einzelner Kanal) |
| Wellenform-Erfassungsrate | 50.000 wfm/s |
| Anstiegszeit | ≤ 1,75 ns |
| Vertikale Auflösung | 12 Bit |
| Vertikale Skalierung | 1 mV/div – 10 V/div |
| Horizontale Skalierung | 2 ns/Div – 1 ks/Div |
| Schnittstellen | USB 3.0 Host, USB Typ C, LAN, HDMI, SCPI, Fernsteuerung |
| Dekodierungstyp | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C, ARINC-429, MIL-STD-1553B |
| Akku | 3,7 V, 16.000 mAh Li-Ionen-Akku |
| Display | 8" TFT-LCD (1280 × 800) |
| Abmessungen | 265 x 174 x 31 mm |
| Gewicht | 1,73 kg |
Zubehör
Im Lieferumfang des Micsig AHO14-200 sind standardmäßig enthalten:
- 2 passive Tastköpfe
- 4x BNC-zu-Bananenstecker-Kabel
- 2x Krokodilklemmen/Paar
- 2x weiche Tastköpfe/Paar
- Multimeter-Stifte/Paar
- Netzteil
- Netzkabel
Vor-und Nachteile
- Kfz-Funktionen
- Kann mit einem Android-Smartphone verbunden werden
- Hohe Geschwindigkeit bei der Erfassung von Wellenformen
- Klein und kompakt
Downloads
| AHO1 series datasheet |  (4.24 MB) | Download |
| Micsig AHO1 series user manual | (27.24 MB) | Download |
