Das Oszi ist extrem kompakt und in Verbindung mit dem großen Akku genial für unterwegs.
Die 200MHz genügen für meine Begriffe für die meisten Aufgaben, die sich mobil stellen können.
Die Funktion des Multimeters ist mit Vorsicht zu genießen, da die Buchsen lt. EEVBlog nicht abgesichert sind. Das heißt nicht, man könnte sie nicht nutzen, aber Vorsicht ist - wie immer - angeraten. Ich habe das Oszi nicht demontiert, gehe aber davon aus, das sich das nicht geändert hat. Die Absicherung mit einer Mini KFZ Sicherung ist auch nicht so toll.
Für meien Anwendungsbereich ausschließlich im Niederspannungsbereich ist das aber akzeptabel und ein Meßgerät weniger rumzuschleppen ist ein Plus.
Das Gerät dessen Software auf Android 11 beruht, startet mit 35 Sekunden angenehm schnell und ist trotz ständig laufendem Lüfter recht ruhig (Im Vergleich zu meinen Labor Oszi Rigol MHO984 mit 62s und Zahnarztbohrergeräusch)
Der Akku hält im Oszi modus knapp 2,5h. Auch das reicht aus und im Normalfall steht entweder Landstrom oder Akku Pack zur Verfügung, wenn's mal nicht reichen sollte. Laden geht über Netzteil (enthalten) oder USB 3.1 Buchse.
Die Software könnte noch etwas mehr Flexibilität mitbringen, zB bei der Tastenbelegung. Da hoffe ich auf updates.
Ander als bei zB Rigol sind sämtliche Leistungsmerkmale freigeschaltet und nicht hinter eine paywall versteckt.
Insgesamt macht das Gerät einen gelungenen und wertigen Eindruck und der Preis ist für die Leistung prima. Wer das Multimeter nicht braucht/mag, 200N oder 100N Version haben es nicht.
Wenn ich mir das Teilchen so betrachte, könnte ich eher auf das Rigol verzichten. ;)

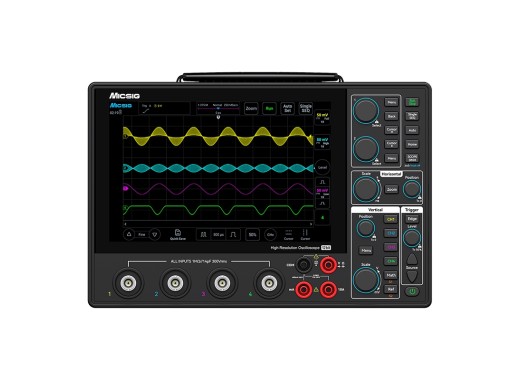

Micsig MHO14-200 Tablet-Oszilloskop
Details
Das Micsig MHO14-200 ist ein preisgünstiges 12-Bit-Tablet-Oszilloskop der MHO1-Serie. Es verfügt über 4 analoge Kanäle mit einer Bandbreite von 200MHz. Das Oszilloskop hat eine Speichertiefe von 110 Mpts. Bei der standardmäßigen segmentierten Speicherung wird der Speicherplatz in kleine Segmente unterteilt, sodass mehrere Auslöseereignisse in einem Speicherplatz gespeichert werden können. Darüber hinaus verfügt das Gerät über einen großen 16000-mAh-Akku, der mehr als doppelt so groß ist wie bei vergleichbar teuren Tablet-Oszilloskopen.
Die MHO1-Serie umfasst ein integriertes Multimeter mit 4⅚-stelliger Anzeige, das Strom-, Spannungs-, Widerstands-, Durchgangs-, Dioden- und Kapazitätsmessungen ermöglicht. Die Möglichkeit, nahtlos zwischen einem Oszilloskop und einem Multimeter zu wechseln, erhöht die Arbeitseffizienz. Schließlich verfügt das Oszilloskop über einen 8" TFT LCD-Touchscreen mit einer benutzerfreundlichen Oberfläche.
Modellübersicht
| Modell | MHO14-100N | MHO14-100 | MHO14-200N | MHO14-200 |
|---|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| Anstiegszeit | ≤ 3,5 ns | ≤ 3,5 ns | ≤ 1,75 ns | ≤ 1,75 ns |
| Integriertes Multimeter | Nein |
Ja |
Nein |
Ja |
| Preis |
Technische Daten
| Kanäle | 4 |
| Speichertiefe | 110 Mpts (geteilt durch Anzahl der aktiven Kanäle) |
| Abtastrate | 1 GS/s (geteilt durch die Anzahl der aktiven Kanäle) |
| Wellenform-Erfassungsrate | 50.000 wfm/s |
| Vertikale Auflösung | 12 bits |
| Schnittstellen | USB Host, USB-C, LAN, HDMI |
| Dekodierung | UART CAN CANFD LIN SPI I2C |
| Batterie | 3,7 V 16000 mAh Lithium-Ionen-Akku |
| Display | 8" TFT LCD (1280x800) |
| Multimeter-Display | 4⅚-stellig |
| Abmessungen | 265 x 174 x 31 mm |
| Gewicht | 1,73 kg |
Zubehör
Das MHO14-200 wird standardmäßig geliefert mit:
- 4x Passive Sonde
- Multimeterstift
- Netzadapter
- Netzkabel
Vor-und Nachteile
- Integriertes Multimeter
- 16000-mAh-Akku
Downloads
| Micsig MHO14 user manual |  (17.82 MB) | Download |
| Micsig MHO14 datasheet | (3.27 MB) | Download |
