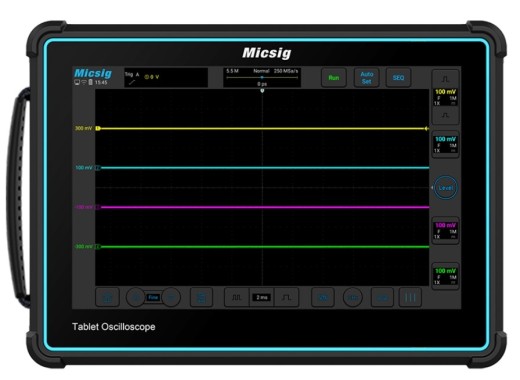

Das Micsig ATO1004 ist ein Oszilloskop von Micsig, das speziell für den Einsatz in der Automobilbranche entwickelt wurde. Dieses Modell verfügt über eine Abtastrate von 1GSa/s, eine Speichertiefe von 110Mpts und eine Bandbreite von 100MHz. Mit mehreren Schnittstellen wie: WIFI, USB und HDMI, 4 Kanälen und dem 10,1-Zoll-Touchscreen-Display können Sie verschiedene Werte testen. Zu den Kfz-Tests gehören: Lade-/Startschaltungen, Stellglieder, Zündung und mehr. Mit dem internen 32-GB-Speicher können Sie Wellenformen und Screenshots lokal speichern. Es ist auch möglich, die Wellenformen auf Ihrem Smartphone oder einem Display anzuzeigen.
Modell-Übersicht
Die Oszilloskope der ATO-Serie unterscheiden sich in Bandbreite, Abtastrate und Speichertiefe
| Modell |
ATO1004
| ATO2002
| ATO2004
| ATO3004
|
| Bandbreite |
100 MHz |
200 MHz |
200 MHz |
300 MHz |
| Abtastrate |
1 GSa/s (einkanalig) |
1 GSa/s (Einzelkanal) |
2 GSa/s (Einzelkanal) |
2 GSa/s (Einzelkanal) |
| Speichertiefe |
110 Mpts (Einzelkanal) |
110 Mpts (Einzelkanal) |
220 Mpts (Einzelkanal) |
220 Mpts (Einzelkanal) |
| Erfassungsrate |
78.000 wfm/s |
78.000 wfm/s |
300.000 wfm/s |
300.000 wfm/s |
| Preis |
938.91
Inkl. MwSt:
938,91 €
Exkl. MwSt:
789,00 €
|
819.91
Inkl. MwSt:
819,91 €
Exkl. MwSt:
689,00 €
|
1284.01
Inkl. MwSt:
1.284,01 €
Exkl. MwSt:
1.079,00 €
|
1522.01
Inkl. MwSt:
1.522,01 €
Exkl. MwSt:
1.279,00 €
|
Spezifikationen
| Kanäle | 4 |
| Anstiegszeit | ≤ 3,5 ns |
| Vertikale Skala | 1 mV/div - 10 V/div |
| Horizontale Skala | 2 ns/div - 1 ks/div |
| Dekodierungstyp | UART, CAN, CAN FD, LIN, SPI, I²C |
| Anzeige | 10,1-Zoll-Touchscreen LCD, 1280 x 800 px. |
| Interner Speicher | 32 GB |
| Schnittstellen | Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Erdung, HDMI, Trigger-Ausgang |
| Akku | 7500 mAh (ca. 5 Stunden) |
| Abmessungen | 265 x 192 x 50 mm |
| Gewicht | 1,9 kg (mit Batterie) |
Zubehör
Die ATOx004-Serie wird mit folgenden Komponenten geliefert:
- Netzteil
- Batterie (eingebaut)
- 2X Passive BNC-Sonden
- 4x BNC-Bananenkabel
- 4x flexible Nadel
- 2x Paar Krokodilklemmen
Vor-und Nachteile
- Kfz-Funktionen
- Verbindung mit Ihrem Smartphone möglich
Downloads
(1.8 MB)
