950.81 inkl. 19% MwSt.: 950,81 € Exkl. MwSt: 799,00 €
Kostenfreier Versand innen Deutschland*
Lagerinfo werden geladen
  •
Produktcode: ELE005589

Schreiben Sie die erste Kundenmeinung

Details

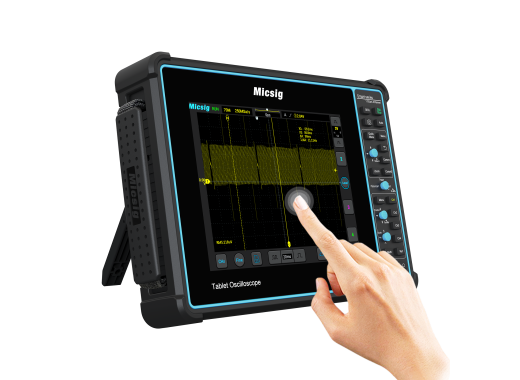

Das Micsig SATO1004 (Gen6) ist ein 12-Bit-Oszilloskop mit 4 Kanälen für den Einsatz im Automobilbereich und einer Bandbreite von 100 MHz. Das Oszilloskop verfügt über eine integrierte Kfz-Diagnose, die Diagnosetests und spezielle Analysemodi für die Fehlerbehebung bei Verbrennungsmotoren (ICE) oder Elektrofahrzeugen (NEV) bietet. Der 16.000-mAh-Akku bietet eine Betriebsdauer von etwa 4 Stunden und kann über USB-C oder ein Gleichstrom-Netzteil aufgeladen werden. Das SATO1004 lässt sich entweder über einen PC, ein Smartphone oder mittels SCPI-Befehlen über eine Fernsteuerung steuern. Darüber hinaus kann es über HDMI an externe Monitore angeschlossen werden. Der große 8-Zoll-Multitouch-LCD-Touchscreen ermöglicht eine einfache und komfortable Bedienung des Oszilloskops per Touch-Steuerung.

Suchen Sie ein Kfz-Oszilloskop mit höherer Bandbreite und integriertem Multimeter? Dann werfen Sie einen Blick auf das Micsig AHO14-200.

Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.

Technische Daten

Bandbreite100 MHz
Kanäle4
Anstiegszeit≤ 3,5 ns
Speichertiefe110 Mpts (einzelner Kanal)
Abtastrate1 GSa/s (einzelner Kanal)
Wellenform-Erfassungsrate50.000 wfm/s
Vertikale Auflösung12 Bit
Vertikale Skalierung1 mV/Div – 10 V/Div
Horizontale Skalierung2 ns/Div – 1 ks/Div
SchnittstellenWi-Fi, USB 3.0/2.0 Host, USB Typ C, Erdung, HDMI, Auslöser ein/aus
DekodierungstypRS-232/422/485, UART, I2C, SPI, CAN, CAN FD, LIN, ARINC429, 1553B
Unterstützte TestsLadeschaltungen, Starterschaltungen, Sensoren, Aktoren, Zündung, Netzwerke (einschließlich CAN, LIN, Flexray, K-Leitung usw.), Kombinationstests
Anzeige8-Zoll-Touchscreen-LCD, 1280 × 800 px.
Akku16.000 mAh
Abmessungen265 × 174 × 31 mm
Gewicht1,68 kg (mit Akku)

Zubehör

Im Lieferumfang des Micsig SATO1004 sind enthalten:
  • Netzkabel
  • 2x passive Tastkopf
  • 4x BNC-Bananenstecker-Kabel
  • 2x Paar Prüfnadeln
  • 2x Paar Krokodilklemmen

Vor-und Nachteile

  • 12-Bit-Vertikalauflösung
  • Großes Display
