N Buchse Kalibrierset
Details

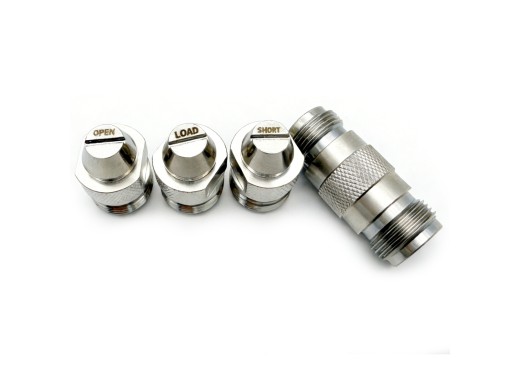

Das HG159 ist ein Präzisions-Kalibrierungsset mit N-Buchsen für VNA-Kalibrierungsanwendungen. Das Set verfügt über alle wesentlichen Kalibrierstandards, wie einen 50-Ω-Lastabschluss mit kalibrierter Impedanzcharakteristik, einen offenen Stromkreis-Standard, einen Kurzschluss-Standard und Durchgangsadapter für Messungen mit zwei Anschlüssen. Eleshop bietet auch eine Stecker-Version dieses Sets an.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Steckertyp | N-Typ Buchse (50 Ω) |
| Frequenzbereich | DC bis 3 GHz |
| Last | |
| Impedanz (Z) | 50 Ω |
| Rückflussdämpfung (3 GHz) | ≥ 30 dB |
| Kurz | |
| Impedanz (Z) | 50 Ω |
| Verzögerung | 7,21 ps |
| Durch | |
| Impedanz (Z) | 50 Ω |
| Verzögerung | 70,2 ps |
| Verlust | 5,12 GΩ/s (0,031 dB GHz) |
| Offen | |
| Impedanz (Z) | 50 Ω |
| Verzögerung | 26,78 ps |
| Verlust (primär) | 6,39 GΩ/s (0,008 dB GHz) |
| Verlust (sekundär) | 10,3 GΩ/s (0,048 dB GHz) |
Zubehör
Das N-Typ Buchsen-Kalibrierset wird standardmäßig geliefert mit
- 1x N-Typ Buchse kurz Standard
- 1x N-Typ Buchse offener Standard
- 1x N-Typ Buchse 50Ω Last
- 1x N-Buchse auf N-Buchse durch Adapter
Downloads
| N female calibration set datasheet |  (118.05 KB) | Download |
