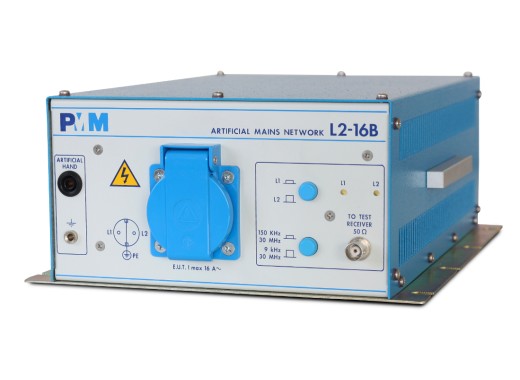

Narda PMM L2-16B LISN
Details
Das Narda PMM L2-16B ist ein LISN (Line Impedance Stabilization Network), das einen maximalen Ausgangsstrom von 16A erzeugen kann. Dieses LISN kann zur Messung des leitungsgebundenen Rauschens auf der Netzleitung von einphasig mit Wechsel- und Gleichstrom betriebenen Geräten verwendet werden. Der L2-16B ist für die Durchführung von EMV-Vorprüfungen im Frequenzbereich von 9 kHz bis 30 MHz ausgelegt. Es ist auch möglich, genauere Messungen durchzuführen, indem der Frequenzbereich auf 150 kHz bis 30 MHz eingestellt wird.
Der L2-16B verfügt über eine künstliche Handschaltung und kann über PMM EMI-Empfänger lokal und ferngesteuert werden. Der LISN sollte zwischen dem zu prüfenden Gerät und der Stromquelle angeschlossen werden, um das leitungsgebundene Rauschen ohne Störungen durch die Stromquelle genau zu messen. Das leitungsgebundene Rauschen kann in Bezug auf die Neutralleiter und die Phasenleiter gemessen werden. Der L2-16B entspricht den EMV-Normen CISPR 16-1-2, VDE 0876 und FCC Teil 15. Weitere Informationen entnehmen Sie bitte dem Datenblatt am Ende der Seite.
Wenn Sie einen LISN zum Testen von 3-phasigen 32A-Geräten suchen, schauen Sie sich bitte den Narda PMM L3-32 LISN an.
Spezifikationen
| Frequenzbereich | 9 kHz - 30 MHz |
| Max. Spannung | 250 VAC / 350 VDC |
| Max. Stromstärke | 16 A |
| Impedanz | 50 Ω // (5 Ω + 50 µH) |
| EMV-Normen | CISPR 16-1-2, VDE 0876, FCC Teil 15 |
| Schnittstellen | BNC, 16A SCHUKO-Stecker |
| Abmessungen | 230 x 105 x 285 mm |
| Gewicht | 5,5 kg |
Zubehör
Das Narda PMM L2-16B wird mit folgendem Zubehör geliefert
- RF-Kabel
- LISN-Fernbedienungskabel
- Benutzerhandbuch
- Kalibrierungszertifikat
- Netzkabel
Vor-und Nachteile
- Umschaltbarer Frequenzbereich
Downloads
| Narda PMM L2-16B datasheet |
 (207.35 KB) |
Download |
| Narda PMM L2-16B user manual |
(883.41 KB) |
Download |
