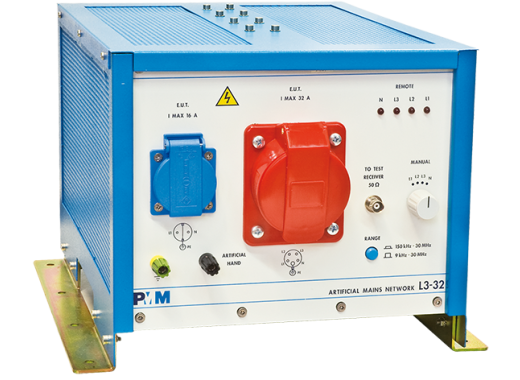

Narda PMM LISN L3-32
Details
Dieses Narda PMM LISN ist für die Messung von Netzinferenzen aus der Stromversorgung von Produkten bestimmt. Das L3-32 ist für Messungen an 3-Phasen-Wechselstrom versorgten elektrischen und elektronischen Geräten geeignet. Da das L3-32 mit einer 1-phasigen Steckdose ausgestattet ist und bis zu 32A unterstützt, ist es für die meisten Geräte geeignet. Dieses LISN unterstützt auch Gleichstrom bis zu 60 Hz.
Das äquivalente V-Netz von 50 Ohm || (5 Ohm + 50μH) entspricht allen Normen. Darüber hinaus ist die LISN mit einem umschaltbaren Hochpassfilter von 150 kHz - 30 MHz ausgestattet, der sich zur Durchführung von Messungen von Störungen in einem anderen Frequenzbereich als den standardmäßig unterstützten 9 kHz bis 30 MHz eignet.
Das L3-32 entspricht vollständig den Anforderungen von CISPR 16-1-2-2, VDE 0876, FCC Teil 15 und MIL-STD 461F. Es ist außerdem mit einer künstlichen Handschaltung ausgestattet.
Spezifikationen
| Frequenzbereich | 9 kHz - 30 MHz |
| Max. Spannung | 240 V / 50-60 Hz (CAT II) |
| Max. Stromstärke | 32 A |
| Impedanz | 50 Ω ║ (5 Ω + 50 µH) |
| Abmessungen | 342 x 254 x 510 mm |
| Gewicht | 16,5 kg |
Zubehör
Das Narda PMM LISN L3-32 wird mit dem folgenden Zubehör geliefert:
- RF-Kabel
- LISN-Fernbedienungskabel
- IEC-Netzstecker
- Kalibrierungszertifikat
- Handbuch
Vor-und Nachteile
- Geeignet für 3-Phasen und 1-Phasen
- Umschaltbarer Frequenzbereich
Downloads
| User Manual PMM L3 |  (1.66 MB) | Download |
| Datasheet PMM L3-32 | (1.66 MB) | Download |
