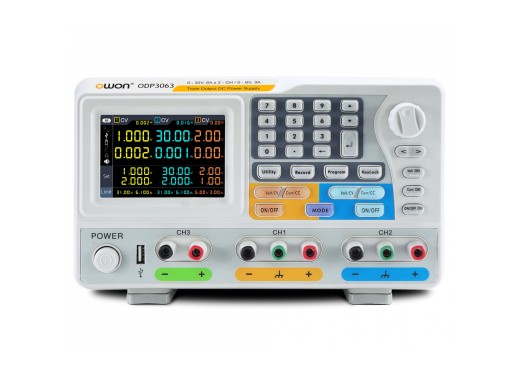

Owon ODP3063 Netzgerät
Details
Das Owon ODP3063 gehört zur Owon ODP Serie und hat 3 Kanäle und eine Ausgangsleistung von bis zu 378W.
Die Owon ODP-Serie sind präzise programmierbare Labornetzgeräte mit Farbdisplay und sehr hoher Regelgenauigkeit. Diese Netzteile haben eine eingebaute automatische Kühlung, um Überhitzung zu vermeiden.
Die Stromversorgungen haben 2 oder 3 Kanäle, die unabhängig voneinander einstellbar sind. Die anderen Kanäle liefern einen festen Ausgang. Dadurch sind die Stromversorgungen für die meisten Schaltungen sehr gut geeignet. Die Kanäle sind voneinander isoliert, was zu einem geringen Rauschen führt.
Ein schönes Merkmal dieser programmierbaren Labornetzgeräte ist, dass eine beliebige Wellenform mit 100 Sollwerten programmiert werden kann. Es ist auch möglich, Voreinstellungen in 10 Gruppen zu speichern, um schnell zwischen verschiedenen Spannungs- und Stromeinstellungen umzuschalten. Dadurch kann dieses Netzgerät im Grunde als einfacher Niederfrequenz-Funktionsgenerator verwendet werden. Außerdem können die Kanäle in Reihe oder parallel geschaltet werden, um den Ausgangsbereich dieses Netzteils zu erweitern.
Auf dem 4" großen, übersichtlichen Farb-LCD (480x320 Pixel) können nicht nur Spannung und Strom, sondern auch die Leistung in Watt abgelesen werden.
Mit der Datenlogging-Funktion können Sie bis zu 10K Datengruppen aufzeichnen und die aufgezeichneten Daten in einem Diagramm anzeigen.
Der ODP3063 verfügt über eine Multi-Kommunikations-Schnittstelle. Das bedeutet, dass das Netzgerät über die USB-, RS-232- oder LAN-Schnittstelle programmiert werden kann. Darüber hinaus unterstützt der ODP3063 auch LabVIEW und SCPI.
Modellübersicht
Die Modelle der Owon ODP-Serie unterscheiden sich hauptsächlich in der Anzahl der Kanäle sowie in ihrer maximalen Ausgangsspannung, dem Ausgangsstrom und der Leistung. Die wichtigsten Spezifikationen sind in der folgenden Tabelle nebeneinander aufgeführt.
| Modell | ODP3033 | ODP3063 | ODP3122 | ODP6033 | ODP6062 |
|---|---|---|---|---|---|
| Kanäle | 3 | 3 | 2 | 3 | 2 |
| Ausgangsspannung | Kanal 1: 0 - 30V Kanal 2: 0 - 30V Kanal 3: 0 - 6V |
Kanal 1: 0 - 30V Kanal 2: 0 - 30V Kanal 3: 0 - 6V |
Kanal 1: 0 - 30V Kanal 2: 0 - 6V |
Kanal 1: 0 - 60V Kanal 2: 0 - 60V Kanal 3: 0 - 6V |
Kanal 1: 0 - 60V Kanal 2: 0 - 6V |
| Ausgangsstrom | Kanal 1: 0 - 3A Kanal 2: 0 - 3A Kanal 3: 0 - 3A |
Kanal 1: 0 - 6A Kanal 2: 0 - 6A Kanal 3: 0 - 3A |
Kanal 1: 0 - 12A Kanal 2: 0 - 3A |
Kanal 1: 0 - 3A Kanal 2: 0 - 3A Kanal 3: 0 - 3A |
Kanal 1: 0 - 6A Kanal 2: 0 - 3A |
| Leistung | Max. 198 W | Max. 378 W | Max. 378 W | Max. 378 W | Max. 378 W |
| Preis |
Spezifikationen
| Genauigkeit | 1 mV / 1 mA |
| Bildschirm | 4" (480x320 Pixel) Farb-LCD |
| Schnittstellen | USB, RS232, LAN |
| Speicher | 10000 Messwerte von Spannungs-, Strom- oder Leistungsmessungen |
| Gewicht | 12 kg |
| Abmessungen | 250 x 158 x 358 mm |
Zubehör
Der Owon ODP3063 wird geliefert mit:
- Netzkabel
- USB-Kabel
- Sicherung
Vor-und Nachteile
- Zeitgesteuerte Ausgänge
- Maximaler Spitzenstrom von 6 A
- Maximale Ausgangsleistung von 378 W
Downloads
| ODP3XXX serie datasheet |  (487.65 KB) | Download |
| User Manual | (545.43 KB) | Download |
| DC Power Supply SCPI Commands | (175.43 KB) | Download |
