PRO:
- Sauberes rauscharmes Signal
- Artefaktarm
- Große Auswahl an Funktionen
- Externe Modulation
- Sehr Kompakt
CON:
- Altmodisches Billiges fast leeres Gehäuse
- Display mit schlechtem Betrachtunkswinkel (Goldener Schatten in der Bildmitte)
- Leere Montage für 60mm Lüfter
- Eher unintuitive Menüführung
- Frequenzähler lässt sich nicht gleichzeitig mit Generator anzeigen
- Frequenz Zähler weicht um mehrere stellen vom Generator ab e.g. 1Mhz wird als 1 000 340 Hz gemessen

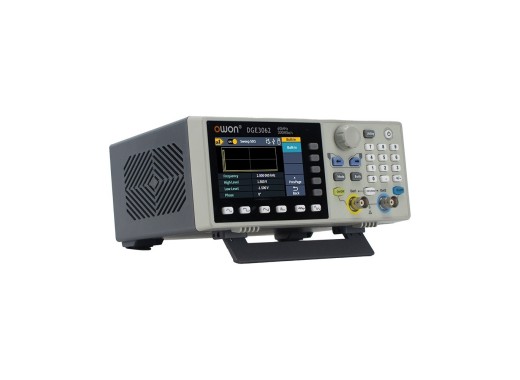

Owon DGE3062 Funktionsgenerator
Details
Der DGE3062 von Owon ist ein 14-Bit-Funktionsgenerator mit einer Bandbreite von 60MHz. Dieser Funktionsgenerator verfügt über 5 Grundwellenformen, 160 eingebaute Arbiträrwellenformen und 16 digitale Speicherfunktionen für Arbiträrwellenformen. Das Gerät enthält einen Frequenzzähler mit einem Frequenzbereich von 100mHz bis 200MHz. Darüber hinaus verfügt der DGE3062 über umfangreiche Modulationsfunktionen, darunter: AM, FM, PM, PWM, FSK, Sweep, Burst und mehr. Der DGE3062 verfügt außerdem über einen externen Modulations- und einen externen Triggereingang sowie über einen externen Referenztakt für den Ein- und Ausgang.
Mit der kostenlosen PC-Software ist es möglich, eigene Wellenformen zu zeichnen und diese auf dem Funktionsgenerator zu speichern. Der Funktionsgenerator ist einfach zu bedienen und sehr kompakt.
Übersicht der Modelle
Wir bieten in der DGE3000-Serie mehrere Funktionsgeneratoren von Owon an, die sich in der Bandbreite und Abtastrate unterscheiden:| Modell | DGE3032 | DGE3062 |
|---|---|---|
| Bandbreite | 30 MHz | 60 MHz |
| Abtastrate | 125 MSa/s | 300 MSa/s |
| Preis |
Vergleich der Serien DGE2000 und DGE3000
| Modell | Baureihe Owon DGE2000 | Owon DGE3000 Serie |
|---|---|---|
| Bandbreite | 35 / 70 MHz | 30 / 60 MHz |
| Frequenzauflösung | 1 μHz mit 7 Ziffern | 6 Ziffern |
| Länge der Wellenform | 8 kpts | 100 kpts |
| Frequenzzähler | Nicht verfügbar | 100 mHz - 200 MHz |
Spezifikationen
| Kanäle | 2 |
| Vertikale Auflösung | 14 bBits |
| Amplitudenbereich | 2 mVpp - 10 Vpp |
| Modulation | AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, ASK, BPSK, OSK, DSB-AM, QPSK, SUM, Sweep, Burst |
| Eingebaute Funktionen | Sinus, Rechteck, Impuls, Rampe, Rauschen |
| Ausgangsimpedanz | 50 Ω |
| Schnittstellen | USB-Host/Gerät, Sync, Ext Mod, Trig, FSK, Counter |
| Anzeige | 3,6" TFT LCD (480x272) |
| Abmessungen | 200 x 92 x 157 mm |
| Gewicht | 0,8 kg |
Zubehör
Der Lieferumfang der Owon DGE3062 umfasst:- BNC zu Krokodilklemme
- BNC-Kabel
- USB-Kabel
- Stromkabel
Vor-und Nachteile
- 14 Bit
- Maximale Funktionslänge von 100k Punkten
- Kompakte Größe
Ähnliche Produkte
Neueste Kundenbewertungen
Alle Bewertungen (1)
Bewertung von Jakob Teuffel
Geschrieben am 05.09.2026
