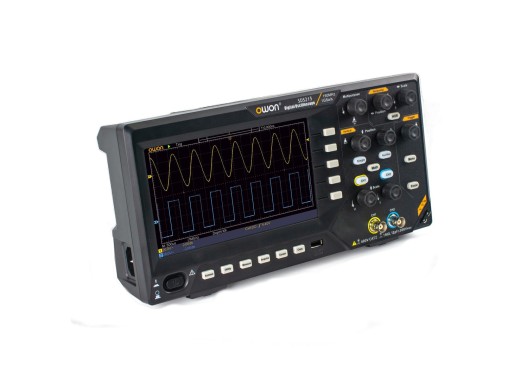

Oszilloskop Owon SDS210
Details
Das Owon SDS210 Oszilloskop gehört zur preisgünstigen SDS200-Serie. Dieses Oszilloskop hat eine Abtastrate von 1 GSa/s und eine Bandbreite von 100 kHz. Außerdem verfügt das SDS210 über 2 Kanäle und eine große Speichertiefe von 20 Mpts. Das Oszilloskop verfügt über eine unabhängige Zweikanal-Abtastung; beide Kanäle arbeiten gleichzeitig mit einer Abtastrate von 1 GSa/s.
Auf der Vorder- und Rückseite befinden sich USB-Anschlüsse für den Export von Messergebnissen oder die direkte Überwachung des Geräts mit Ihrem PC. Das Oszilloskop verfügt über zwei Auslöseoptionen, Flanke und Video.
Modellübersicht
Die Modelle der SDS200-Serie unterscheiden sich hauptsächlich in der Bandbreite und dem Funktionsgenerator.
| Modell | SDS210 | SDS210S | SDS215S |
|---|---|---|---|
| Bandbreite | 100 MHz | 100 MHz | 150 MHz |
| Funktionsgenerator |
Nein
|
Ja
|
Ja
|
| Preis |
Technische Daten
| Kanäle | 2 |
| Speichertiefe | 20 Mpts |
| Abtastrate | 1 GS/s |
| Anstiegszeit | ≤3,5 ns |
| Auslösearten | Flanke, Video |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skala | 2 mV/div - 10 V/Teilung |
| Horizontale Skala | 2 ns/div - 1000 s/div |
| Messparameter (vertikal) | Vmax, Vmin, Vpp, Vtop, Vbase, Mittelwert, Vmean, Vrms, |
| Messparameter (horizontal) | Periode, Freq, +Wid, -Wid, Anstiegszeit, Abfallzeit, +Dut, -Dut, Verzögerung |
| Display | 7" TFT LCD (800x480) |
| Anschlussmöglichkeiten | USB (Host/Gerät) |
| Lärmschutzklasse | ★ ★ ★ ★ ★ |
| Abmessungen | 301 x 152 x 70 mm |
| Gewicht | 1,1 kg |
Zubehör
Das Owon SDS210 Oszilloskop wird geliefert mit:
- USB-Kabel
- Netzkabel
- 1 Satz passive 100-MHz-Tastköpfe (d.h. 2 Tastköpfe)
- Tastkopfeinstellungswerkzeug
Vor-und Nachteile
- Ausgezeichnetes Preis-Leistungsverhältnis
Downloads
| Owon SDS200 series specifications |  (11.39 MB) | Download |
| SDS2000 series manual | (2.63 MB) | Download |
