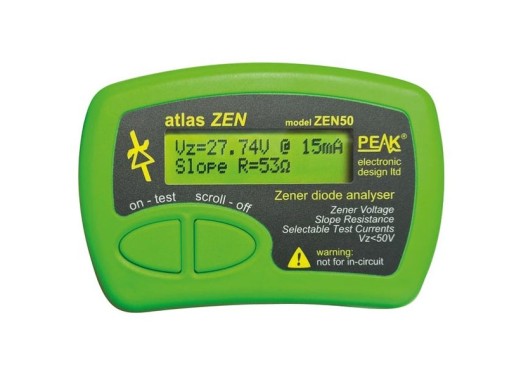

Peak Electronics Atlas ZEN50 Zenerdioden-Analysator
Details
Der Atlas ZEN50 von Peak Electronics ist ein einzigartiges Instrument, das die Analyse von Komponenten ermöglicht, die bisher nur sehr schwer zu testen waren. Der ZEN50 kann Zenerdioden, Avalanche-Dioden, Transientenunterdrücker und sogar LEDs und LED-Ketten testen. Dazu erzeugt es kurze Stromimpulse (Amplitude vom Benutzer wählbar) mit Spannungen bis zu 50 V.
Das Display des ZEN50 zeigt alle wichtigen Prüf- und Ausgangskenndaten an und gibt so einen guten Einblick in das zu prüfende Bauteil. Das Gerät wird mit einer einzigen AAA-Batterie mit langer Lebensdauer betrieben. Darüber hinaus zeichnet sich das Gerät durch ein extrem schlankes und kompaktes Design aus, das eine einfache Verwendung ermöglicht.
Spezifikationen
| Zener-Spannungsbereich | 0,0 V - 50,0 V |
| Nominale Prüfströme | 2 mA, 5 mA, 10 mA, 15 mA |
| Eingestellte Testgenauigkeit | ±1%±0,2 mA, ±1%±40 mV, |
| Bereich des Steigungswiderstands | 0 - 8000 Ω |
| Genauigkeit der Widerstandsprüfung | max ±1%±10 Ω (abhängig von den Einstellungen) |
| Messrate | 3 Hz |
| Automatische Abschaltzeit | 60 s |
| Batterie | Einfach AAA |
| Gewicht | 500 g |
| Abmessungen | 103x70x20 mm |
Vor-und Nachteile
- Lange Lebensdauer mit einer AAA-Batterie
- Wählbare Prüfströme
- Kontinuierliche Messwertanzeige
- Schlankes und kompaktes Design
- Nicht geeignet für die Verwendung in einem Stromkreis
Downloads
| Peak Atlas ZEN50 Datasheet |
 (580.51 KB) |
Download |
| Peak Atlas ZEN50 Manual |
(496.94 KB) |
Download |
