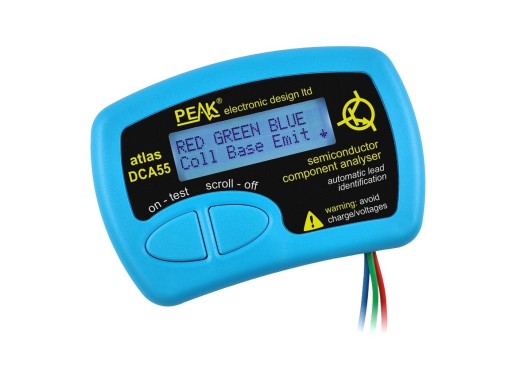

Peak-Elektronik DCA55

Das DCA55 von Peak Electronics ist ein Analysegerät für Halbleiter, das mit einer einzigen AAA-Batterie betrieben wird. Das Messgerät kann unter anderem Bipolar- und Darlington-Transistoren, verschiedene MOSFETs, FETs, Triacs, Thyristoren und mehrere Dioden, zum Beispiel einfarbige LEDs, analysieren.
Sobald ein Transistor an das DCA55 angeschlossen wird, startet es automatisch die Analyse. Es bestimmt den Typ des angeschlossenen Halbleiters und misst die für den Typ spezifischen Daten, z. B. charakteristische Spannungen oder die Pinbelegung des Bauelements. Der Benutzer kann diese Daten per Tastendruck durchsuchen.

Das DCA55 wird mit 3 Prüfdrähten geliefert, die an jeden Pin eines beliebigen Halbleiters angeschlossen werden können. Das DCA55 erkennt die Art des Bauteils und den Pin, an den die Drähte angeschlossen sind. Um die Möglichkeiten des DCA55 weiter zu erläutern, können Sie sich ein Demo-Video ansehen

Unterschiede zwischen dem DCA55 und dem DCA75

Das DCA75 ist in der Lage, mehr Halbleitertypen zu messen als das 55. Darüber hinaus kann das DCA75 über USB an einen PC angeschlossen werden. Mit der mitgelieferten Software kann man zum Beispiel U-I-Diagramme von Bauteilen erstellen. Diese Diagramme können dann exportiert werden, um sie für andere Zwecke zu verwenden. Der Bildschirm des DCA55 ist alphanumerisch, während der Bildschirm des DCA75 grafisch ist. Zum Vergleich finden Sie hier eine Tabelle.

Spezifikationen

Für weitere Informationen können Sie das Datenblatt oder das Handbuch hier einsehen.

Zubehör

Alle DCA55-Geräte sind im Lieferumfang enthalten:

• Handbuch
• Messspitzen
• AAA Batterie

Downloads

Peak Electronics – Model Comparison

(169.9 KB)

Download
