Peak Electronics UTP05E Netzwerkkabel-Analysator - umfangreiches Kit
Details
Der Peak Electronics UTP05 Atlas IT Netzwerkkabel-Analysator ist ein automatischer Netzwerkkabel-Analysator für CAT 5, 5e und 6 Netzwerkkabel mit einer Länge von bis zu 150 m, der in der Lage ist, fehlerhafte Kabel schnell und eindeutig zu identifizieren. Das Gerät prüft alle 8 Drähte innerhalb der Netzwerkkabel. Der Analysator verfügt über Funktionen wie die automatische Erkennung von Verbindungsmustern und die Identifizierung fehlender Verbindungen. Das UTP05 ist sehr benutzerfreundlich: Schließen Sie einfach ein Ende Ihres Netzwerkkabels an den Analysator und das andere Ende an den Abschlusswiderstand an und drücken Sie die Testtaste. Außerdem wird alles übersichtlich auf einem LCD-Display (nicht hintergrundbeleuchtet) angezeigt.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Technische Daten
| Kabel-Kategorie | Kat. 5, 5e, 6 (UTP) |
| Anschlussart | RJ45-Stecker oder -Buchse |
| Getestete Leitungen | 8 Leitungen (Abschirmung nicht getestet) |
| Max. Länge des Testkabels | 150 m |
| Prüfspannung | ±5 V in offenen Stromkreis |
| Prüfstrom | ±2,5 mA bei Kurzschluss |
| Abmessungen | 103 x 70 x 20 mm |
| Gewicht | 580 g |

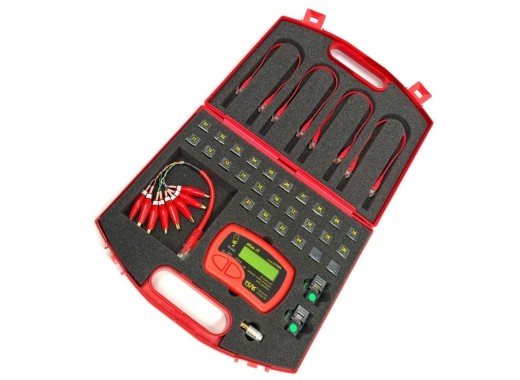

Zubehör
Das UTP05 wird geliefert mit:- 2x 12V-Alkalibatterien
- 2x Miniatur-Abschlusswiderstände
- 24x identifizierte Miniatur-Abschlusswiderstände
- 4x kurze Patchkabel
- 2x RJ11-auf-RJ45-Adapter
- 1x RJ45 auf 8x vergoldete Krokodiladapter
- 1x Transportkoffer
Downloads
| UTP05 user manual |  (739.79 KB) | Download |
| UTP05 datasheet | (671.9 KB) | Download |
