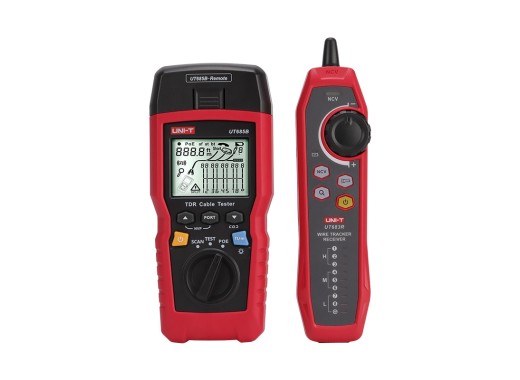

UNI-T UT685B KIT TDR-Kabelprüfgerät
Details
Das UNI-T UT685B-KIT TDR-Kabelprüfgerät ist ein ausgeklügeltes Set zum Testen verschiedener Kabeltypen wie Coax-, Twisted-Pair- und PoE-Netzwerkkabel. Mit diesem Set ist es möglich, das Kabel zu finden, die Kabellänge und die Leitungsreihenfolge zu ermitteln und festzustellen, ob PoE den Normen entspricht. Darüber hinaus ist es möglich, das Kabel optisch und akustisch zu verfolgen.
Das Set besteht aus dem Kabelprüfgerät UT685B in Kombination mit dem Empfänger UT683R und passenden Adaptern. Die Vollständigkeit des UT685B-Set sowie Merkmale wie eine eingebaute Taschenlampe und ein Display mit Hintergrundbeleuchtung machen diesen Kabelprüfgerät zum Standard für Techniker, die an komplizierten Installationen arbeiten.
Spezifikationen
| Unterstützte Kabeltypen | Twister-Pair-Kabel: UTP, FTP und SSTP Koaxialkabel: 50 Ω, 75 Ω, 93 Ω |
| Kabellängenbereich | 500 m (0,33 m Auflösung) |
| PoE-Erkennungsstandards | 802.3AF, 802.3 AT, 802.3BT |
| Test des Ethernet-Anschlusses | Ja |
| Konnektivität | RJ45, RJ11, Coax |
| Eingangsschutz | 70 V DC |
| Anzeige | 2.8" LCD |
| Batterien | 3x AA |
| Abmessungen | Prüfgerät: 181 x 80 x 39 mm Empfänger: 197 x 48 x 34 mm |
| Gewicht | Prüfgerät: 360 g Empfänger: 127 g |
Zubehör
Der Lieferumfang des UNI- UT206B umfasst:
- UT685B Prüfgerät
- UT683R Empfänger
- RJ45 Adapterkabel
- RJ11 Adapterkabel
- RJ11 Adapterkabel (angepasst an Krokodilklemme)
- F-Stecker zu F-Anschlussstecker
- Tragetasche
- Batterien
Vor-und Nachteile
- Geeignet für verschiedene Kabeltypen
- Prüfung auf PoE-Standards
- Das Display ist nicht aus allen Blickwinkeln klar
Downloads
(5 MB)
