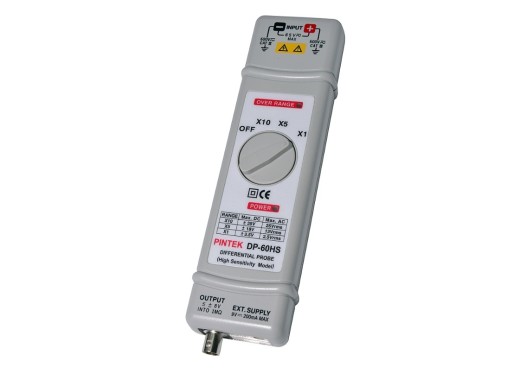

Differentialsonde Pintek DP-60HS
Details
Der Pintek DP-60HS ist eine hochempfindlich Differentialsonde, die hohe differentielle Eingangsspannungen (max. 70 V) in eine niedrige Spannung in Bezug auf die Erde umwandeln kann, um einen sicheren Anzeigeausgang auf Oszilloskopen usw. zu ermöglichen.
Die Differentialsonde hat eine maximale Spannung von 35 V gegen Erde und eine schaltbare Dämpfung von x1, x5 und x10, eine maximale Bandbreite von 60 Mhz und eine Genauigkeit von 2 %. Dieses Produkt hat mehrere Unterdrückungsraten im Gleichtakt: 60Hz bei > 80 dB, 100 Hz bei >60 dB und 1 MHz bei >50 dB.
In Kombination mit einem Digitalmultimeter ist dieses Produkt sogar noch genauer als mit einem Oszilloskop, wodurch es sich besonders für den Einsatz mit hoher Empfindlichkeit (HS) eignet.
Spezifikationen
| Max. Eingangsspannung | 70 Vp-p |
| Dämpfung | x1, x5, x10 |
| Maximale Bandbreite | 60 MHz | Max. Spannung gegen Erde | 600 Vrms |
| Max. Wechselstrommessung | 35 Vrms | Max. Gleichstrommessung | 25 V |
| Spitzenspannung | 70 Vpp |
| Genauigkeit | ± 2% |
| Eingangsimpedanz | 1 MΩ |
| Ausgangsimpedanz | 50 Ω |
| Abmessungen | 195 x 55 x 30 mm |
| Gewicht | 0,25 kg |
Zubehör
Die Pintek DP-60HS wird mit folgendem Zubehör geliefert:- Isoliertes BNC/BNC-Kabel (BP-250)
- AC-Adapter
- 2 x Hochspannungs-IC-Clip (BP256N)
- 2 x Banane auf Banane Hochspannungsstecker (BP-356N)
- 2 x Krokodilklemme (BP-276N)
Vor-und Nachteile
- Wandelt hohe Differenzspannungen zum Schutz von Oszilloskopen in niedrige Spannungen um.
- Präzise und genaue Messung.
Downloads
| Pintek DP-60HS manual |  (1.19 MB) | Download |
| Pintek DP-60HS datasheet | (845.52 KB) | Download |
