...es besteht auch die Möglichkeit mit dem Entwickler über das Forum www.eevblog.com zu kommunizieren.
Das ist nicht selbstverständlich.
Der Tastkopf erwartet eine niederohmige DC Stromquelle um richtig zu arbeiten.
Tipp:
Es wird dringend empfohlen, den Abschlusswiderstand P57 (50) Ohm mit zu kaufen, damit die PRP1 am Oszi betrieben werden kann. Ohne funktioniert die PRP1 nicht !!!

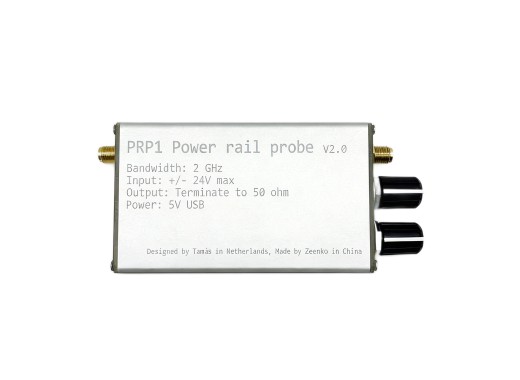

PRP1 Tastkopf für Versorgungsschienen
Details
Der PRP1 ist ein preisgünstiger 2-GHz-Stromschienenmesskopf, der für die präzise Messung von geringer Restwelligkeit, Rauschen und Transienten auf Gleichstromschienen entwickelt wurde. Eine optimale Leistung wird erreicht, wenn Sie den mitgelieferten Stecker in der Nähe von SMD-Komponenten anlöten. Mit einem Offset von ±24 V und einem Dynamikbereich von ±350 mV erfasst er hochfrequente AC-Komponenten ohne Belastung der Schaltung. Er bietet professionelle Leistung zu einem Bruchteil der Kosten von Premium-Tastköpfen und macht die Prüfung der Stromversorgungsintegrität auch für preisbewusste Anwendungen zugänglich.
Der PRP1 verfügt über eine DC-Impedanz von 50 kΩ und eine AC-Impedanz von 50 Ω, wodurch der Hochfrequenzbereich erhalten bleibt und die Belastung minimiert wird. Die manuelle Einstellung des DC-Offsets über Grob- und Feinpotentiometer entfernt die DC-Komponente, sodass sich das Oszilloskop auf die AC-Welligkeit konzentrieren kann, ohne Schaden zu nehmen. Dieses Design ermöglicht Rauschmessungen bis zu 65 µV RMS bei 20 MHz, wenn es kalibriert ist.
Für Oszilloskope ohne interne 50-Ω-Terminierung funktioniert der Tastkopf in Verbindung mit einer 50-Ω-Durchgangslast, wobei die Bandbreite auf etwa 200 MHz begrenzt ist. Um die volle 2-GHz-Bandbreite zu erreichen, benötigen Sie ein 2-GHz-Oszilloskop.
Technische Daten
| Bandbreite | DC bis 2 GHz (±1 dB) |
| Max. Spannungsoffset | ±24 V |
| Aktiver Signalbereich | ±500 mV |
| Signalabschwächung | 1,3:1 |
| DC-Eingangsimpedanz | 50 kΩ |
| Hochfrequenz-Eingangsimpedanz | 50 Ω |
| Geräuschpegel | 65 µV RMS bis 20 MHz |
| Anschlüsse | SMA (Tastkopfeingang), SMA (Oszilloskopausgang) |
| Offset-Einstellung | Potentiometer Grob (±24 V) und Fein (±500 mV) |
| Stromversorgung | USB Typ-C, 5 V |
| Stromverbrauch | 20 mA |
| Kapazitive Belastbarkeit | 0,5 pF |
| Abmessungen | 11 x 5,1 x 2,1 cm |
| Gewicht | 79 g |
Zubehör
Der Zeenko PRP1 wird standardmäßig geliefert mit:
- SMA auf BNC Koaxialkabel
- SMA zu SMA Kabel
- SMA auf UFL-Koaxialkabel
- SMA auf Pigtail-Koaxialkabel
- SMA auf 2,54 mm quadratischem Header-Koaxialkabel
- USB Typ-C Stromkabel
- Schutztasche
GitHub
Die Repository-Struktur, die neben der README-Datei auch die Ordner für Designverifikation, Testergebnisse und Benutzerhandbuch umfasst, ist auf GitHubverfügbar.
Vor-und Nachteile
- Attraktiver Preis im Vergleich zu Alternativen im Premiumbereich
- Manuelle DC-Offset-Einstellung erforderlich
Downloads
| PRP1 user manual |  (347.14 KB) | Download |
