Details

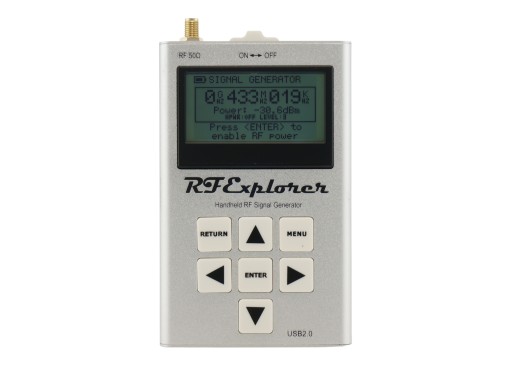

Der Signalgenerator RF explorer ist ein kompakter Signalgenerator mit einem Frequenzbereich bis zu 6 GHz. Dieser Generator kann CW- und Wobbelsignale erzeugen. Wenn er an einen PC angeschlossen ist, kann dieser Signalgenerator mit dem RF Explorer für Windows Software Tool vollständig programmiert werden.

Tracking-Generator

Der RF Explorer Signalgenerator kann als leistungsfähiger Mitlaufgenerator eingesetzt werden, wenn er zusammen mit einem RF Explorer Spektrumanalysator mit vollen SNA-Fähigkeiten (Scalar Network Analyzer) an denselben PC angeschlossen ist. Die SNA-Funktion ermöglicht die vollständige Charakterisierung von Filtern, Verstärkern und 2-Port-HF-Geräten.

Software, Firmware und Handbuch

Sie können die erforderliche Software, Firmware und das Handbuch auf der Website des Herstellers herunterladen.

Technische Daten

Frequenzbereich	24 MHz - 6 GHz
Auflösung	1 kHz
Genauigkeit der Frequenz	0,5 ppm
Funktionsgenerator	CW en Wobbelsignale, en Mitlaufgenerator
Ausgangspegel	-40 bis -30 dBm mit 3 dB Schritten -10 bis 0 dBm mit 3 dB Schritten
Genauigkeit	0,5 dBm
RF-Anschluss	50 &Ohm;
Anzeige	LCD, 128 x 64 Bildpunkte
Schnittstellen	USB 2.0
Gewicht	185 Gramm
Abmessungen	113 x 70 x 25 mm

Zubehör

Der RF explorer Signalgenerator wird geliefert mit:

Interner Lithium-Ionen-Polymer-Akku (≥ 16 Stunden)

Downloads

RF Explorer signal generator datasheet	(565.53 KB)	Download
RF Explorer Signal generator manual	(1.71 MB)	Download
RF Explorer comparison chart	(426.17 KB)	Download
