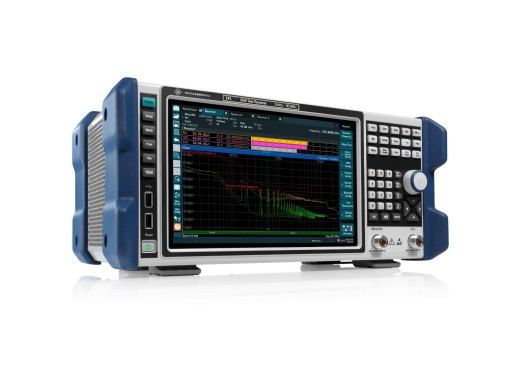

Rohde & Schwarz EPL1000 Prüfempfänger
Details
Was den EMI-Messempfänger EPL1000 von Rohde & Schwarz von anderen Messempfängern unterscheidet, ist seine Messgeschwindigkeit. Messungen eines einzelnen CISPR-Bandes können in einem einzigen Durchgang durchgeführt werden, wodurch das EPL1000 viel schneller ist als ein Spektrumanalysator. Der gesamte Messbereich des EPL1000 reicht von 5 kHz bis 30 MHz, und die Messungen sind konform mit CISPR 16-1-1. Darüber hinaus unterstützt das EPL1000 die dekadischen 6-dB-Bandbreiten, die für MIL-STD-461 und DO-160 erforderlich sind. Messungen werden durch Automatisierung vereinfacht; das EPL 1000 automatisiert seine Signalpegelanpassungen, die Auswertung der Messergebnisse und die Berichterstellung. Auch eine Signalanalyse ist möglich, da das EPL1000 auch eine Spektrogrammfunktion bietet. Typische Anwendungsbereiche sind Pre-Compliance-Messungen, Vorzertifizierungen und Zertifizierungen nach IEC, EN, CISPR und FCC. Falls Sie die Funktionalität des EPL1000 erweitern möchten, können Sie sich gerne mit uns in Verbindung setzen, um sich über die vielen Möglichkeiten zu informieren.
Technische Daten
| Frequenz | |||
| Bandbreite | 5 kHz - 30 MHz | ||
| Auflösung | 0,01 Hz | ||
| RBW | 200 Hz - 1 MHz | ||
| Messungen | |||
| DANL | -156 dBm/Hz | ||
| Scan-Dauer Quasi-Peak und CISPR-Durchschnitt | |||
| Messdauer | 1 s | 15 s | |
| Gesamtzeit | ≤3 s | ≤17 s | |
| Scan-Dauer Quasi-Peak und CISPR-Durchschnitt | |||
| Messdauer | 100 ms | 1 s | 15 s |
| Gesamtzeit | ≤500 ms | ≤1,4 s | ≤15.4 s |
| Weitere Daten | |||
| Mitlaufgenerator | optional | ||
| HF-Eingang | 50 Ω | ||
| Anschluss | N-Buchse | ||
| Schnittstellen | 4x USB, LAN, DisplayPort 1.3, User Port | ||
| Display | 10,1-Zoll-TFT LCD (1280x800) | ||
| Größe | 408 mm x 186 mm x 235 mm | ||
| Gewicht | 6,9 kg |
Zubehör
Der EPL1000 wird standardmäßig geliefert mit:
- Netzkabel
Vor-und Nachteile
- Viel schnellere Messungen als mit Spektrumanalysatoren
- Entspricht CISPR 16-1-1
Downloads
| R&S EPL1000 getting started |  (7.74 MB) | Download |
| R&S EPL1000 manual | (17.01 MB) | Download |
| R&S EPL1000 specifications | (1.25 MB) | Download |
| R&S EPL1000 brochure | (5.38 MB) | Download |
