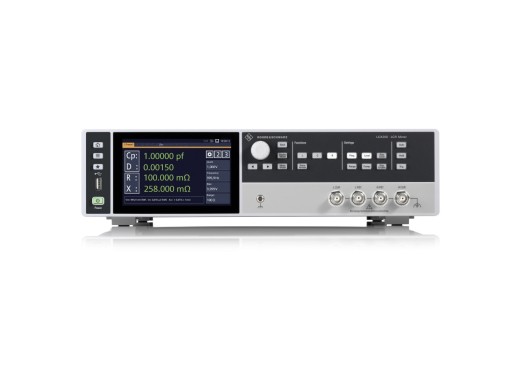

Rohde & Schwarz LCX200COM

Das R&S LCX200COM ist ein Paket mit folgenden Optionen:

• LCX200 LCR-Messgerät Erweitert
• LCX-K106 Erweiterte Analyseoption
• LCX-K107 Option Binning
• LCX-K108 Erweiterte Vorspannungsoption
• LCX-K210 Frequenzerweiterung 10 MHZ

Das LCR-Messgerät führt Messungen mit einer Genauigkeit von ±0,05 % für Impedanzmessungen und einer Genauigkeit von ±0,03 ° für Phasenmessungen durch. Außerdem ist es extrem schnell, denn eine schnelle Logging-Funktion zeichnet alle Messwerte bis zu 10 Mal pro Sekunde auf. Das LCR-Messgerät hat eine obere Grenzfrequenz von 500 kHz und kann über Softwareoptionen auf 1 MHz oder 10 MHz erweitert werden. Neben den Wechselstrommessungen deckt dieses LCR-Messgerät auch Gleichstrommessungen ab. Darüber hinaus bietet das LCR-Messgerät eine interne DC-Vorspannung von bis zu 10 V sowie eine externe DC-Vorspannung von bis zu 40 V. Mit der erweiterten Analysefunktion des Messgeräts können dynamische Impedanzmessungen durchgeführt werden, die für eine Reihe von Frequenzwerten oder anderen Parametern bestimmt werden. Darüber hinaus können die Messungen extern über digitale E/A-Ports gesteuert und getriggert werden. Das LCR-Messgerät verfügt über einen großen kapazitiven Touchscreen zur einfachen Bedienung der Geräte und Anzeige der Messergebnisse. Schließlich eignet sich das LCX200 aufgrund seiner Fernsteuerbarkeit und der Möglichkeit des Rackeinbaus ausgezeichnet für Systemanwendungen.

Technische Daten

Testsignalfrequenz	DC, 4 Hz bis 10 MHz (Option)
Prüfsignalspannung	<1 MHz: 100 mV bis 10 V > 1 MHz: 100 mV bis 2 V
DC-Vorspannung (intern)	0 V bis + 10 V
DC-Vorspannstrom (intern)	0 mA bis 200 mA
Externe DC-Vorspannung, Eingang	0 V bis +40 V
Quellenimpedanz	100 Ω bis 10 Ω
Messbereich	100 mΩ bis 100 MΩ
Grundgenauigkeit für Impedanzmessungen	0,05 %
Schnittstelle	USB-Host/Gerät, LAN, Triggereingang, digitale E/A
Abmessungen	162 x 153 x 115 mm
Gewicht	2,6 kg

Liste der Messfunktionen

Cp	Kapazitätswert, gemessen mit dem Parallelersatzschaltbild
Cs	Kapazitätswert, gemessen mit dem Serienersatzschaltbild
Lp	Induktivitätswert, gemessen mit dem Parallelersatzschaltbild
Ls	Induktivitätswert, gemessen mit dem Serienersatzschaltbild
D	Verlustfaktor
Q	Gütefaktor (Kehrwert von D)
G	Äquivalente Parallelleitfähigkeit, gemessen mit dem Parallelersatzschaltbild
Rp	Äquivalenter Parallelwiderstand, gemessen mit dem Parallelersatzschaltbild
Rs	Äquivalenter Serienwiderstand, gemessen mit dem Serienersatzschaltbild
Rdc	Gleichstromwiderstand
R	Widerstand
X	Reaktanz
Z	Impedanz
Y	Admittanz
Θd*	Phasenwinkel der Impedanz/Admittanz (Grad)
Θr*	Phasenwinkel der Impedanz/Admittanz (Radiant)
B	Suszeptanz
M*	Gegeninduktivität
N*	Windungsverhältnis

Messarten mit * sind nur in Verbindung mit der Prüfvorrichtung LCX-Z5 verfügbar

Optionen

Mit Hilfe der folgenden Optionen können Sie zusätzliche Funktionen hinzufügen:

Produkt	Beschreibung
LCX-Z1	Das Rohde & Schwarz LCX-Z1 ermöglicht den Anschluss von radialen und axialen Messleitungen an das Rohde & Schwarz LCX100 und LCX200.	Rohde & Schwarz LCX-Z1 702.1 inkl. 19% MwSt.: 702,10 € Exkl. MwSt: 590,00 € Info In den Warenkorb
LCX-Z2	Das LCX-Z2 von Rohde & Schwarz verwendet Kelvin-Clip-Messleitungen, um nicht standardisierte Komponenten an das LCX100 und LCX200 von Rohde & Schwarz anzuschließen.	Rohde & Schwarz LCX-Z2 993.65 inkl. 19% MwSt.: 993,65 € Exkl. MwSt: 835,00 € Info In den Warenkorb
LCX-Z4	Das LCX-Z4 von Rohde & Schwarz ermöglicht den Anschluss von SMD-Bauteilen an das LCX100 und LCX200 von Rohde & Schwarz über eine Testpinzette.	Rohde & Schwarz LCX-Z4 1023.4 inkl. 19% MwSt.: 1.023,40 € Exkl. MwSt: 860,00 € Info In den Warenkorb
LCX-Z5	Mit dem Prüfgerät LCX-Z5 von Rohde & Schwarz kann der Benutzer die Gegeninduktivität, das Windungsverhältnis und den Winkel eines Transformators, Senders oder Wandlers messen.	Rohde & Schwarz LCX-Z5 1065.05 inkl. 19% MwSt.: 1.065,05 € Exkl. MwSt: 895,00 € Info In den Warenkorb

Zubehör

Das LCX200COM wird standardmäßig geliefert mit:

• Stromkabelsatz

Downloads
