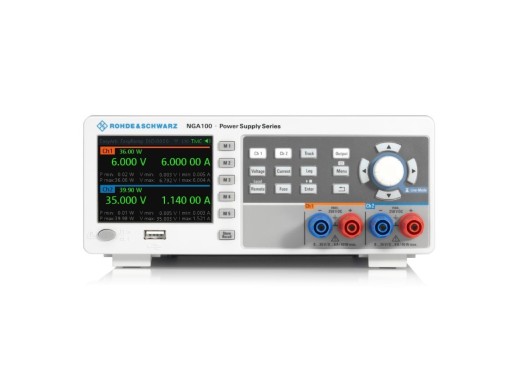

Rohde & Schwarz NGA101 Netzteil
Details
Das Rohde & Schwarz NGA101 ist Teil der NGA100-Stromzangenserie. Der lineare Ausgang ermöglicht einen Betrieb des Netzteils mit minimaler Restwelligkeit und minimalem Rauschen. Der Kanal hat völlig getrennte Schaltkreise und ist nicht mit der Masse des Gehäuses verbunden. Wenn mehrere Netzteile parallel betrieben werden, lässt sich auf diese Weise die Kombination von Kanälen für bipolare Anschlüsse problemlos realisieren. Der Kanal kann elektrisch äquivalent sein und weist die gleiche Spannung, den gleichen Strom und die gleiche Leistung auf.
Wichtig ist, dass das Netzteil eine ausgezeichnete Rücklesegenauigkeit mit einem niedrigen Strombereich für anspruchsvolle Messungen hat. Er hat einen großen Strombereich, da der Bereich im Parallelbetrieb bis zu 12 A beträgt. Schließlich bietet das Netzteil Funktionen wie Datenprotokollierung, Arbiträrsignale, integrierte Statistiken und Fernüberwachung.
Modellübersicht
| Modelle | NGA101 | NGA102 | NGA141 | NGA142 |
|---|---|---|---|---|
| Gesamtleistung | 40 W | 80 W | 40 W | 80 W |
| Ausgänge | 1 | 2 | 1 | 2 |
| Spannungsbereich pro Kanal | 0 - 35 V | 0 - 35 V | 0 - 100 V | 0 - 100 V |
| Strombereich pro Kanal | 0 - 6 A | 0 - 6 A | 0 - 2 A | 0 - 2 A |
| Option Kanalfusion | Nein
| Ja
| Nein
| Ja
|
| Preis |
Technische Daten
| Ausgangsschalter | Jeder Kanal |
| Auflösung | 1 mV/100 µA (1 µA < 200 mA) |
| Restwelligkeit | <0,5 mV/500 µA |
| Schutzmaßnahmen | OPP, OCP, OVP, OTP |
| Schnittstellen | USB, LAN |
| Display | 3,5" QVGA |
| Abmessungen | 222 x 97 x 448 mm |
| Gewicht | 7 kg |
Zubehör
Die NGA100 Serie wird standardmäßig geliefert mit:
- Satz Stromkabel
- Anschlussbuchsenblöcke
Vor-und Nachteile
- Rackmontierbar
- Ideal für automatisierte Tests
