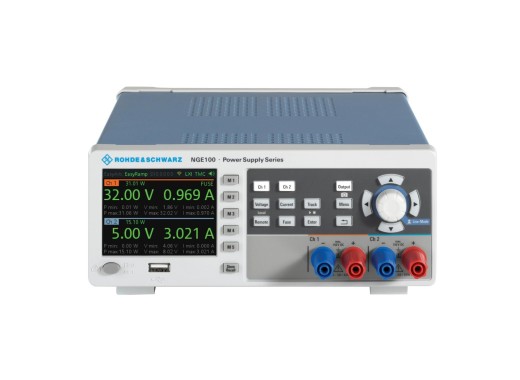

Rohde & Schwarz NGE102B Netzteil

Das NGE102B ist ein erschwingliches Präzisionsnetzteil mit hohem Wirkungsgrad und geringer Restwelligkeit, das über zwei erdfreie Kanäle eine Gesamtleistung von 66 Watt bietet. Die Ausgangsanschlüsse können 4-mm-Sicherheitsbananenstecker oder abisolierte Kabel aufnehmen. Jeder Kanal ist elektrisch identisch, was bedeutet, dass jeder Kanal als separates Netzteil betrachtet werden kann, was ein ziemlich einzigartiges Merkmal unter den Netzteilen ist.

Trotz seiner geringen Größe bietet das NGE102B zahlreiche Funktionen. Wie bei vielen Netzteilen können die Ausgänge seriell oder parallel kombiniert werden und sind kurzschlussfest. Zu den weiteren Sicherheitsmerkmalen gehören elektronische Sicherungen, Überstromschutz (OCP), Überspannungsschutz (OVP), Überleistungsschutz (OPP) und ein Übertemperaturschutz (OTP). Das NGE102B verfügt über fünf Speichertasten zum Speichern und Abrufen von Geräteeinstellungen. Alle Grundeinstellungen werden direkt über Direkttasten an der Frontplatte mit Hilfe eines Drehknopfes bedient.

EasyArb ist eine einzigartige Funktion dieses Netzteils, die es dem Benutzer ermöglicht, Zeit-/Spannungs- oder Zeit-/Stromsequenzen bequem zu programmieren. Eine weitere einzigartige Funktion ist EasyRamp, mit der Betriebsbedingungen simuliert werden können, bei denen die Versorgungsspannung kontinuierlich über einen Zeitraum von 10 ms bis 10 Sekunden ansteigt. Sowohl die EasyArb- als auch die EasyRamp-Funktionen können manuell oder ferngesteuert werden.

Das NGE102B verfügt über mehrere Schnittstellen, um das Netzteil aus der Ferne zu bedienen. Auf der Rückseite des Geräts befindet sich ein USB-Anschluss, der über einen COM-Port und die TMC-Klasse funktioniert. Darüber hinaus bietet das NGE102B eine optionale Ethernet-Schnittstelle (Option K101), die es dem Benutzer ermöglicht, alle Geräteparameter über einen auf dem Gerät befindlichen Webserver fernzusteuern. Die IP kann manuell oder dynamisch eingestellt werden und mit Standard-Webbrowsern verwendet werden. Mit einem Browser können alle angeschlossenen Geräte über das Web bedient werden. Ein zusätzlicher 4-- Bit-Digital-E/A ist auf der Rückseite des Geräts verfügbar (Option K103) und dient als Trigger-Eingang oder -Ausgang.

NGE 100B-Serie

Technische Daten

Weitere Einzelheiten sind dem nachstehenden Datenblatt zu entnehmen.

Zubehör

Die NGE-COM2B wird geliefert mit:

• Satz Stromkabel
• Netzkabel

Downloads

R&S NGE100B series datasheet

(811.95 KB)

Download
