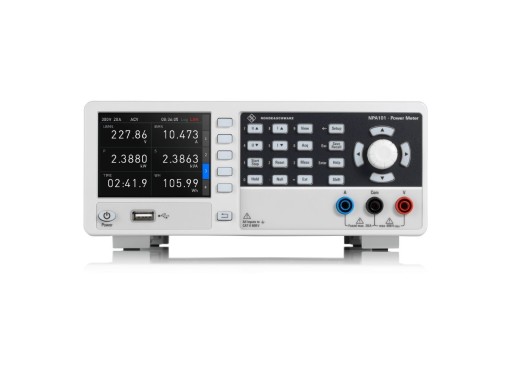

Rohde & Schwarz NPA101 Leistungsanalysator
Details
Der NPA101 von Rohde & Schwarz ist Teil der einphasigen Netzanalysatoren der R&S NPA-Serie. Er ist für die Charakterisierung von AC/DC-Last- oder Standby-Strom mit einer Genauigkeit von 0,05 % und einer geringen Strommessung von 5 mA ausgelegt. Im Vergleich zu den anderen NPA-Modellen verfügt dieses Produkt nur über die grundlegenden Messfunktionen und erfordert zusätzliche Tools für die grafische Analyse und Konformitätsprüfung.
Es verfügt über numerische Anzeigen mit einer schnellen Aktualisierungsrate von 100 ms und eine Automatische Bereichswahl-Funktion zur Erweiterung des Wirkungsgrads der Tests. Darüber hinaus verfügt das Produkt über Frequenz- und adaptive Filter, um unnötiges Rauschen zu eliminieren und so gleichmäßige und genaue Ergebnisse zu gewährleisten. Der Anzeigeinhalt kann auf einem USB-Flash-Laufwerk gespeichert oder über die LAN- und USB-Schnittstellen weitergegeben werden.
Einzigartig an dieser Serie ist die zeitgestempelte Protokollierung im CSV-Format für einen nahezu unbegrenzten Zeitraum. Werden jedoch erweiterte Messfunktionen und Grafiken benötigt, empfiehlt sich der R&S NPA501. Und wenn die Auswertefunktionen den Industriestandards IEC 62301, EN 50564 und EN 61000-3-2 entsprechen müssen, empfiehlt sich der R&S NPA701. Den vollständigen Funktionsumfang (pro Modell) entnehmen Sie bitte der Tabelle in den Bildern.
Die Informationen auf dieser Seite sind vorübergehend und werden aktualisiert.
Beachten Sie, dass einige Bilder vom Modell NPA701 stammen, aber mit dem NPA101 vergleichbar sind.Technische Daten
| Leistungsmessbereich | 50 μW - 12 kW |
| Bandbreite | DC bis 100 kHz |
| Vertikale Auflösung | 16 Bit |
| Abtastrate | 500 kSa/s |
| Genauigkeit der Messung | ±0.05% |
| Messung und mathematische Funktionen | 16 |
| Anzeige | 3,5" QVGA-LCD |
| Schnittstellen | USB (Host/Gerät), LAN, digitaler E/A, analog, E/A |
| Abmessungen | 222 x 97 x 291 mm |
| Gewicht | 3,25 kg |
Optionen
| Netzadapter R&S NPA-Z1 | EU-Version. Es dient zum einfachen und sicheren Anschluss des Messobjekts an einen R&S NPA Netzanalysator. Die Stromversorgung des Messobjekts erfolgt über den Gerätekoppler an der Oberseite des Netzteils. | |
| Strommesskopf R&S HZC50 | 30 A, 4 mm Steckverbinder | |
| Strommesskopf R&S HZC51 | 1000 A, 4 mm Steckverbinder |
Zubehör
Der R&S NPA101 wird standardmäßig mit folgendem Zubehör geliefert
- Netzkabel
Vor-und Nachteile
- Protokollierung mit Zeitstempel in CSV
- Eingeschränkte Messfunktionen und Schnittstellen, siehe NPA501
- Nicht konform mit den Normen IEC 62301, EN 50564 und EN 61000-3-2, siehe NPA701
Downloads
| R&S NPA series datasheet |  (2.42 MB) | Download |
| R&S NPA series user manual | (6.7 MB) | Download |
